Rundstahlbügel für Rundrohr, Quadratrohr und Vierkantprofil

DIN 3570 Gegenplatte für Rundstahlbügel  Die Gegenplatte für Rundstahlbügel oder Rundbügel dienen als Gegenstück der Bügelschraube / Bügelschelle zur Befestigung von Rundrohr aus Stahl oder Edelstahl. Sie erhalten die Gegenplatte bei uns in verzinkten Stahl oder Edelstahl V2A / V4A. Gegenplatte für Rundstahlbügel mit Lichte Weite a = 23 oder 25: Material: 30x3 mm Lochmittenabstand: 34 mm Bohrung: 12 mm Gesamtlänge: 64 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 30: Material: 30x3 mm Lochmittenabstand: 40 mm Bohrung: 12 mm Gesamtlänge: 70 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 38: Material: 30x3 mm Lochmittenabstand: 48 mm Bohrung: 12 mm Gesamtlänge: 78 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 46: Material: 30x3 mm Lochmittenabstand: 56 mm Bohrung: 12 mm Gesamtlänge: 86 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 52: Material: 30x3 mm Lochmittenabstand: 62 mm Bohrung: 12 mm Gesamtlänge: 92 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 64: Material: 30x3 mm Lochmittenabstand: 76 mm Bohrung: 14 mm Gesamtlänge: 106 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 82: Material: 40x6 mm Lochmittenabstand: 94 mm Bohrung: 14 mm Gesamtlänge: 130 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 94: Material: 30x3 mm Lochmittenabstand: 106 mm Bohrung: 14 mm Gesamtlänge: 136 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 120:Material: 40x4 mm Lochmittenabstand: 136 mm Bohrung: 18 mm Gesamtlänge: 170 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 148:Material: 40x4 mm Lochmittenabstand: 164 mm Bohrung: 18 mm Gesamtlänge: 196 mm

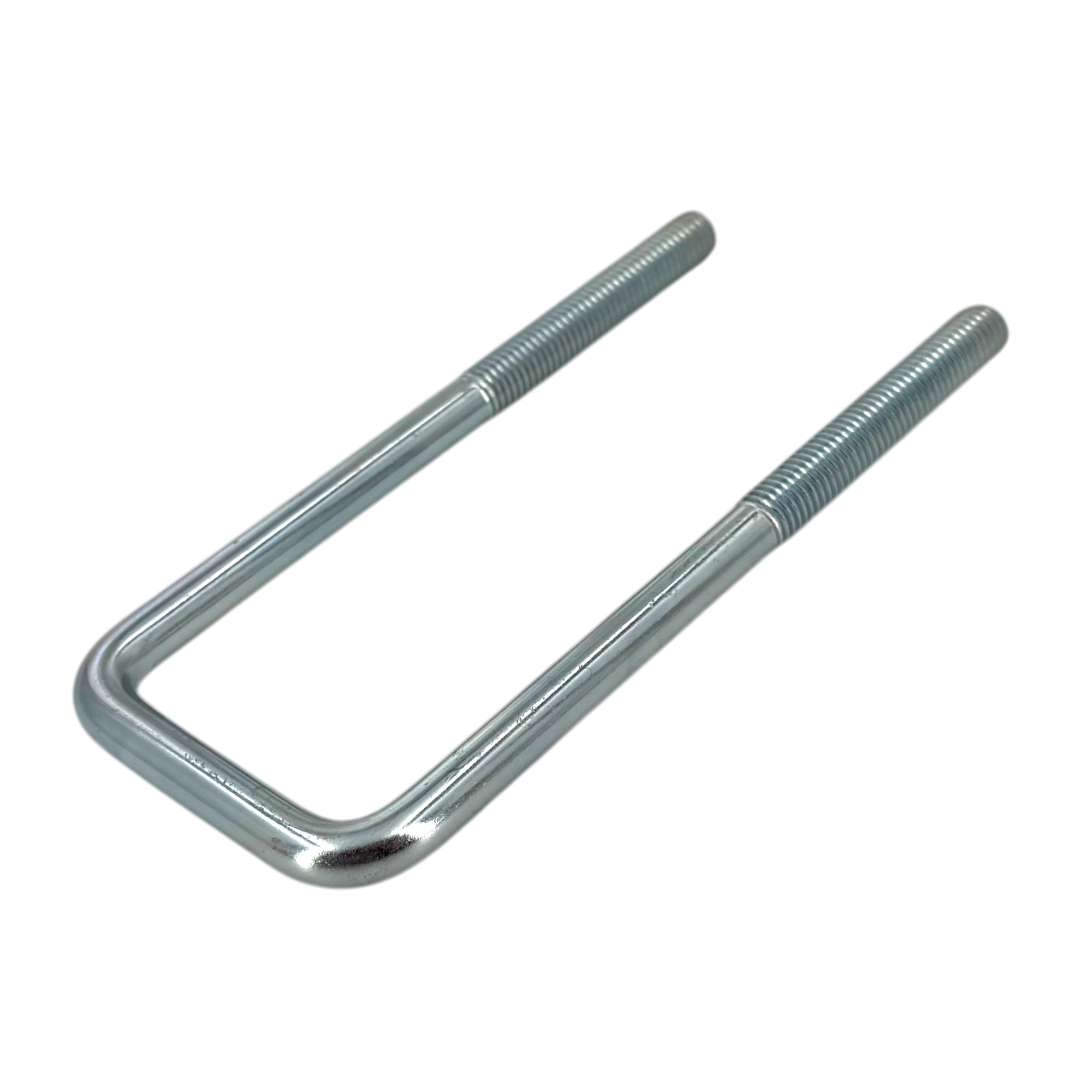

Rechteckbügel für Vierkantrohr nach DIN 3575 Die professionelle Befestigungslösung für Vierkant- und Quadratrohre. Sichern Sie Stahlbaukonstruktionen, Geländer oder Rohrleitungssysteme zuverlässig mit unseren Quadratrohrbügeln (Rechteckbügeln). Diese speziell geformten Bügelschrauben sind perfekt auf die Geometrie von Quadratrohren abgestimmt und bieten im Gegensatz zu runden Bügeln eine vollflächige, formschlüssige Auflage für maximalen Halt. Technische Präzision und Variantenvielfalt Unsere Rechteckbügel decken ein breites Spektrum an Nennweiten ab und sind für schwere Belastungen ausgelegt. Basierend auf den technischen Daten bieten wir Ihnen folgende Ausführungen an: Breiter Anwendungsbereich: Verfügbar für lichte Weiten (Innenmaß) von 32 mm bis 202 mm. Massive Gewinde: Je nach Größe sind die Bügel mit robusten metrischen Gewinden ausgestattet: M10 x 30 mm: Für Nennweiten DN30, DN40, DN50 und DN 60 (Lichte Weite 32 mm, 42 mm, 52 mm und 62 mm). M12 x 30 mm: Für Nennweiten DN70, DN80, DN90, DN100 und DN 120 (Lichte Weite 72 mm, 82 mm, 92 mm, 102 mm und 122 mm). M16 x 45 mm: Für Nennweiten DN140, DN 160, DN180 und DN200 (Lichte Weite 142 mm, 162 mm, 182 mm und 202 mm) für schwerste Lasten. Einsatzgebiete und Vorteile Dieser U-Bügel, oft auch als "eckige Bügelschraube" bezeichnet, eignet sich hervorragend für die Montage auf Trägern, Konsolen und Profilschienen. Passgenauigkeit: Die rechteckige Form verhindert das Verdrehen des Rohres im Bügel. Flexibilität: Große Auswahl an Gesamthöhen von 50 mm bis 235 mm, passend für verschiedene Isolierstärken oder Unterkonstruktionen. Stabilität: Hohe Zugkraftaufnahme durch starke Gewindedurchmesser (bis M16). Größentabelle (Auswahl) Damit Sie den passenden Bügel für Ihr Quadratrohr finden, orientieren Sie sich bitte an der lichten Weite (Maß a): Lichte Weite (a) Für Nennweite (DN) Gewinde (d2) Lichte Höhe (h) 32 mm DN 30 M10x30 50 mm 42 mm DN 40 M10x30 60 mm 52 mm DN 50 M10 70 mm 62 mm DN 60 M10x30 85 mm 72 mm DN 70 M10x30 95 mm 82 mm DN 80 M12x30 105 mm 92 mm DN 90 M12x30 115 mm 102 mm DN 100 M12x30 125 mm 122 mm DN 120 M12x30 145 mm 142 mm DN 140 M16x45 175 mm 162 mm DN 160 M16x45 195 mm 182 mm DN 180 M16x45 215 mm 202 mm DN 200 M16x45 235 mm Hinweis: Muttern und Unterlegscheiben sind separat erhältlich. Wählen Sie jetzt oben die benötigte Größe aus und bestellen Sie Ihre Quadratrohrbügel direkt im Schellen-Shop!

Rundstahlbügel DIN 3570 Rundstahlbügel nach DIN 3570 dienen der Befestigung von stehenden oder hängenden Rohrleitungen, Masten und ähnlichen Rundteilen sowie der einfachen Befestigung von Rohrschlitten an Stahlprofilunterkonstruktionen, wie z.B. Rohrbrücken. Lieferumfang: Rundstahlbügel werden ohne Schale und Mutter geliefert. Bitte beachten: Die Rundstahlbügel in Edelstahl A2/A4 werden "schmierblank" geliefert, d.h. nicht gewaschen oder bebeizt.

Rundstahlbügel mit langen Gewinde Rundstahlbügel mit langen Gewinde bzw. Schenkeln dienen der Befestigung von stehenden oder hängenden Rohrleitungen, Masten und ähnlichen Rundteilen sowie der einfachen Befestigung von Rohrschlitten an Stahlprofilunterkonstruktionen, wie z.B. Rohrbrücken. Lieferumfang: Rundstahlbügel werden ohne Schale und Mutter geliefert.

Rundstahlbügel ähnlich DIN 3570 Rundstahlbügel ähnlich DIN 3570 dienen der Befestigung von stehenden oder hängenden Rohrleitungen, Masten und ähnlichen Rundteilen sowie der einfachen Befestigung von Rohrschlitten an Stahlprofilunterkonstruktionen, wie z.B. Rohrbrücken. Lieferumfang: Rundstahlbügel werden ohne Schale und Mutter geliefert.

Gegenplatte für Quadratrohrbügel Die Gegenplatte für Quadratrohrbügel dienen als Gegenstück der Bügelschraube / Bügelschelle zur Befestigung von Quadratrohr und Vierkantrohr. Sie erhalten die Gegenplatte bei uns in verzinkten Stahl oder Edelstahl. Gegenplatte für Lichte Weite a = 42: Material: 30x3 mm Lochmittenabstand: 52 mm Bohrung: 12 mm Gesamtlänge: 72 mm Gegenplatte für Lichte Weite a = 52: Material: 30x3 mm Lochmittenabstand: 62 mm Bohrung: 12 mm Gesamtlänge: 82 mm Gegenplatte für Lichte Weite a = 62: Material: 30x3 mm Lochmittenabstand: 72 mm Bohrung: 12 mm Gesamtlänge: 92 mm Gegenplatte für Lichte Weite a = 72: Material: 30x3 mm Lochmittenabstand: 84 mm Bohrung: 14 mm Gesamtlänge: 104 mm Gegenplatte für Lichte Weite a = 82: Material: 30x3 mm Lochmittenabstand: 94 mm Bohrung: 14 mm Gesamtlänge: 116 mm Gegenplatte für Lichte Weite a = 92: Material: 30x3 mm Lochmittenabstand: 104 mm Bohrung: 14 mm Gesamtlänge: 126 mm Gegenplatte für Lichte Weite a = 102: Material: 40x4 mm Lochmittenabstand: 114 mm Bohrung: 14 mm Gesamtlänge: 136 mm Gegenplatte für Lichte Weite a = 122: Material: 40x4 mm Lochmittenabstand: 134 mm Bohrung: 14 mm Gesamtlänge: 156 mm Gegenplatte für Lichte Weite a = 142:Material: 40x4 mm Lochmittenabstand: 158 mm Bohrung: 18 mm Gesamtlänge: 190 mm Gegenplatte für Lichte Weite a = 162:Material: 40x4 mm Lochmittenabstand: 178 mm Bohrung: 18 mm Gesamtlänge: 210 mm Gegenplatte für Lichte Weite a = 182:Material: 40x4 mm Lochmittenabstand: 198 mm Bohrung: 18 mm Gesamtlänge: 230 mm Gegenplatte für Lichte Weite a = 202:Material: 40x4 mm Lochmittenabstand: 218 mm Bohrung: 18 mm Gesamtlänge: 250 mm

Flexible Rohrbefestigung für Profis: fischer U-Bügel ETR Wenn es um die einfache und sichere Führung von Rohrleitungen geht, ist der fischer Rundstahlbügel ETR (oft auch als U-Bügel bezeichnet) die erste Wahl für Handwerk und Industrie. Dieser massive Bügel aus Stahl ist speziell dafür konzipiert, Rohre unterschiedlicher Außendurchmesser fest auf Trägerprofilen, Konsolen oder direkt auf dem Untergrund zu fixieren. Vielseitigkeit in der Anwendung Egal ob für die stehende oder hängende Montage – der ETR passt sich Ihren Anforderungen an. Er eignet sich hervorragend zur Fixierung von Rohrleitungen aus Stahl, Kupfer oder Kunststoff auf Montageschienen (z.B. fischer FUS) und Profilkonsolen. Durch seine robuste Bauweise gewährleistet er eine dauerhafte und stabile Rohrführung in der technischen Gebäudeausrüstung. Präzise Anpassung dank metrischem Gewinde Ein entscheidender Vorteil des fischer ETR ist seine Zweischraubigkeit. Die beiden Schenkel verfügen über ein metrisches Gewinde (je nach Größe M6 bis M12/M14), wodurch sich der Bügel mittels der mitgelieferten Sechskantmuttern exakt auf den Rohraußendurchmesser einstellen lässt. Dies gleicht Toleranzen aus und sorgt für den perfekten Sitz ohne zu starkes Quetschen des Rohres. Warum Sie sich für den fischer ETR entscheiden sollten: Hohe Flexibilität: Geeignet für alle gängigen Rohrdurchmesser von 8 mm bis 219 mm. Einfache Montage: Inklusive passender Muttern für eine sofortige Installation. Robuster Werkstoff: Gefertigt aus Stahl mit einer Mindestzugfestigkeit von 360 N/mm². Langlebiger Schutz: Galvanisch verzinkte Oberfläche schützt vor Korrosion im Innenbereich. Universell: Ideal zur Rohrführung auf Stahlträgern, C-Profil-Schienen und Konsolen. Technische Daten & Eigenschaften Hersteller fischer Modell Rundstahlbügel ETR (U-Bügel) Werkstoff Stahl (min. 360 N/mm² Zugfestigkeit) Oberfläche Galvanisch verzinkt Gewindeart Metrisches Gewinde (beidseitig) Anwendungsbereich Trockener Innenbereich Eignung Zur Befestigung auf Profilen (z.B. FUS) und Konsolen Anwendungsbereiche Dieser U-Bügel ist prädestiniert für die Installation von Versorgungsleitungen in Gebäuden. Er dient als Festpunkt oder Gleitlagerung (je nach Montageart) auf Stahlkonstruktionen. Hinweis vom Schellen-Shop: Bitte wählen Sie oben im Dropdown-Menü den passenden Spannbereich für Ihren Rohraußendurchmesser. Die Lieferung erfolgt inklusive Sechskantmuttern.

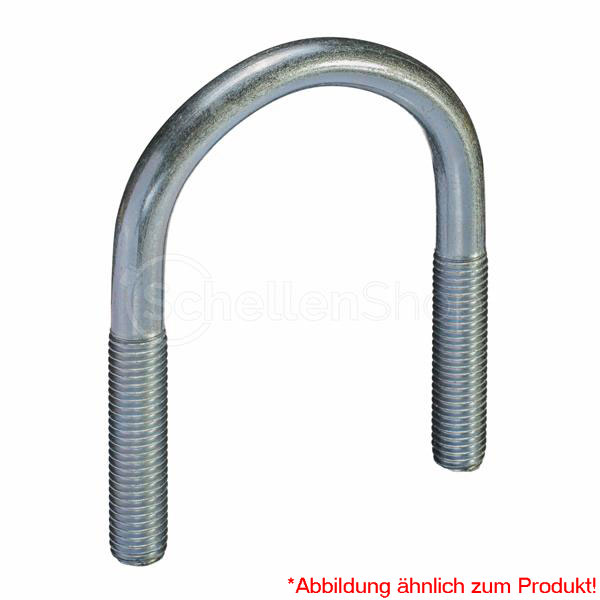

Der Rundstahlbügel ist ähnlich der DIN 3570 und passt für einen Rohrdurchmesser von 70 mm. Lichte Weite: 70 mm Gesamthöhe: 110 mm Gewinde: M8 x 20 Dünnschaft: 7,1 mm Oberfläche: Zn-Ni
