Rundstahlbügel ähnlich DIN 3570, Stahl verzinkt

DIN 3570 Gegenplatte für Rundstahlbügel  Die Gegenplatte für Rundstahlbügel oder Rundbügel dienen als Gegenstück der Bügelschraube / Bügelschelle zur Befestigung von Rundrohr aus Stahl oder Edelstahl. Sie erhalten die Gegenplatte bei uns in verzinkten Stahl oder Edelstahl V2A / V4A. Gegenplatte für Rundstahlbügel mit Lichte Weite a = 23 oder 25: Material: 30x3 mm Lochmittenabstand: 34 mm Bohrung: 12 mm Gesamtlänge: 64 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 30: Material: 30x3 mm Lochmittenabstand: 40 mm Bohrung: 12 mm Gesamtlänge: 70 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 38: Material: 30x3 mm Lochmittenabstand: 48 mm Bohrung: 12 mm Gesamtlänge: 78 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 46: Material: 30x3 mm Lochmittenabstand: 56 mm Bohrung: 12 mm Gesamtlänge: 86 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 52: Material: 30x3 mm Lochmittenabstand: 62 mm Bohrung: 12 mm Gesamtlänge: 92 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 64: Material: 30x3 mm Lochmittenabstand: 76 mm Bohrung: 14 mm Gesamtlänge: 106 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 82: Material: 40x6 mm Lochmittenabstand: 94 mm Bohrung: 14 mm Gesamtlänge: 130 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 94: Material: 30x3 mm Lochmittenabstand: 106 mm Bohrung: 14 mm Gesamtlänge: 136 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 120:Material: 40x4 mm Lochmittenabstand: 136 mm Bohrung: 18 mm Gesamtlänge: 170 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 148:Material: 40x4 mm Lochmittenabstand: 164 mm Bohrung: 18 mm Gesamtlänge: 196 mm

Rundstahlbügel mit langen Gewinde Rundstahlbügel mit langen Gewinde bzw. Schenkeln dienen der Befestigung von stehenden oder hängenden Rohrleitungen, Masten und ähnlichen Rundteilen sowie der einfachen Befestigung von Rohrschlitten an Stahlprofilunterkonstruktionen, wie z.B. Rohrbrücken. Lieferumfang: Rundstahlbügel werden ohne Schale und Mutter geliefert.

Rechteckbügel für Vierkantrohr nach DIN 3575 Die professionelle Befestigungslösung für Vierkant- und Quadratrohre. Sichern Sie Stahlbaukonstruktionen, Geländer oder Rohrleitungssysteme zuverlässig mit unseren Quadratrohrbügeln (Rechteckbügeln). Diese speziell geformten Bügelschrauben sind perfekt auf die Geometrie von Quadratrohren abgestimmt und bieten im Gegensatz zu runden Bügeln eine vollflächige, formschlüssige Auflage für maximalen Halt. Technische Präzision und Variantenvielfalt Unsere Rechteckbügel decken ein breites Spektrum an Nennweiten ab und sind für schwere Belastungen ausgelegt. Basierend auf den technischen Daten bieten wir Ihnen folgende Ausführungen an: Breiter Anwendungsbereich: Verfügbar für lichte Weiten (Innenmaß) von 32 mm bis 202 mm. Massive Gewinde: Je nach Größe sind die Bügel mit robusten metrischen Gewinden ausgestattet: M10 x 30 mm: Für Nennweiten DN30, DN40, DN50 und DN 60 (Lichte Weite 32 mm, 42 mm, 52 mm und 62 mm). M12 x 30 mm: Für Nennweiten DN70, DN80, DN90, DN100 und DN 120 (Lichte Weite 72 mm, 82 mm, 92 mm, 102 mm und 122 mm). M16 x 45 mm: Für Nennweiten DN140, DN 160, DN180 und DN200 (Lichte Weite 142 mm, 162 mm, 182 mm und 202 mm) für schwerste Lasten. Einsatzgebiete und Vorteile Dieser U-Bügel, oft auch als "eckige Bügelschraube" bezeichnet, eignet sich hervorragend für die Montage auf Trägern, Konsolen und Profilschienen. Passgenauigkeit: Die rechteckige Form verhindert das Verdrehen des Rohres im Bügel. Flexibilität: Große Auswahl an Gesamthöhen von 50 mm bis 235 mm, passend für verschiedene Isolierstärken oder Unterkonstruktionen. Stabilität: Hohe Zugkraftaufnahme durch starke Gewindedurchmesser (bis M16). Größentabelle (Auswahl) Damit Sie den passenden Bügel für Ihr Quadratrohr finden, orientieren Sie sich bitte an der lichten Weite (Maß a): Lichte Weite (a) Für Nennweite (DN) Gewinde (d2) Lichte Höhe (h) 32 mm DN 30 M10x30 50 mm 42 mm DN 40 M10x30 60 mm 52 mm DN 50 M10 70 mm 62 mm DN 60 M10x30 85 mm 72 mm DN 70 M10x30 95 mm 82 mm DN 80 M12x30 105 mm 92 mm DN 90 M12x30 115 mm 102 mm DN 100 M12x30 125 mm 122 mm DN 120 M12x30 145 mm 142 mm DN 140 M16x45 175 mm 162 mm DN 160 M16x45 195 mm 182 mm DN 180 M16x45 215 mm 202 mm DN 200 M16x45 235 mm Hinweis: Muttern und Unterlegscheiben sind separat erhältlich. Wählen Sie jetzt oben die benötigte Größe aus und bestellen Sie Ihre Quadratrohrbügel direkt im Schellen-Shop!

Rundstahlbügel mit langen Gewinde Rundstahlbügel mit langen Gewinde bzw. Schenkeln dienen der Befestigung von stehenden oder hängenden Rohrleitungen, Masten und ähnlichen Rundteilen sowie der einfachen Befestigung von Rohrschlitten an Stahlprofilunterkonstruktionen, wie z.B. Rohrbrücken. Lieferumfang: Rundstahlbügel werden ohne Schale und Mutter geliefert.

Rundstahlbügel mit langen Gewinde Rundstahlbügel mit langen Gewinde bzw. Schenkeln dienen der Befestigung von stehenden oder hängenden Rohrleitungen, Masten und ähnlichen Rundteilen sowie der einfachen Befestigung von Rohrschlitten an Stahlprofilunterkonstruktionen, wie z.B. Rohrbrücken. Lieferumfang: Rundstahlbügel werden ohne Schale und Mutter geliefert.

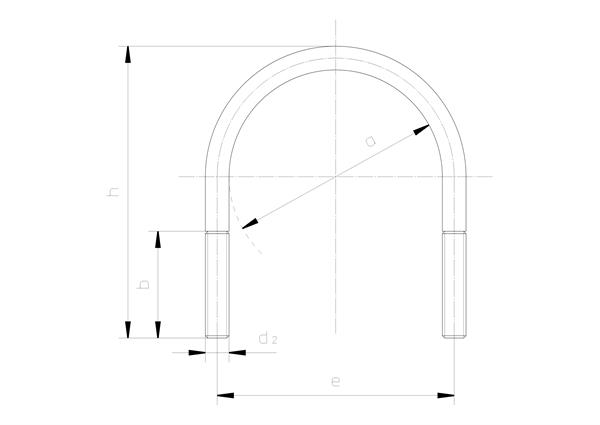

Rundstahlbügel DIN 3570 Rundstahlbügel nach DIN 3570 dienen der Befestigung von stehenden oder hängenden Rohrleitungen, Masten und ähnlichen Rundteilen sowie der einfachen Befestigung von Rohrschlitten an Stahlprofilunterkonstruktionen, wie z.B. Rohrbrücken. Lieferumfang: Rundstahlbügel werden ohne Schale und Mutter geliefert. Bitte beachten: Die Rundstahlbügel in Edelstahl A2/A4 werden "schmierblank" geliefert, d.h. nicht gewaschen oder bebeizt.

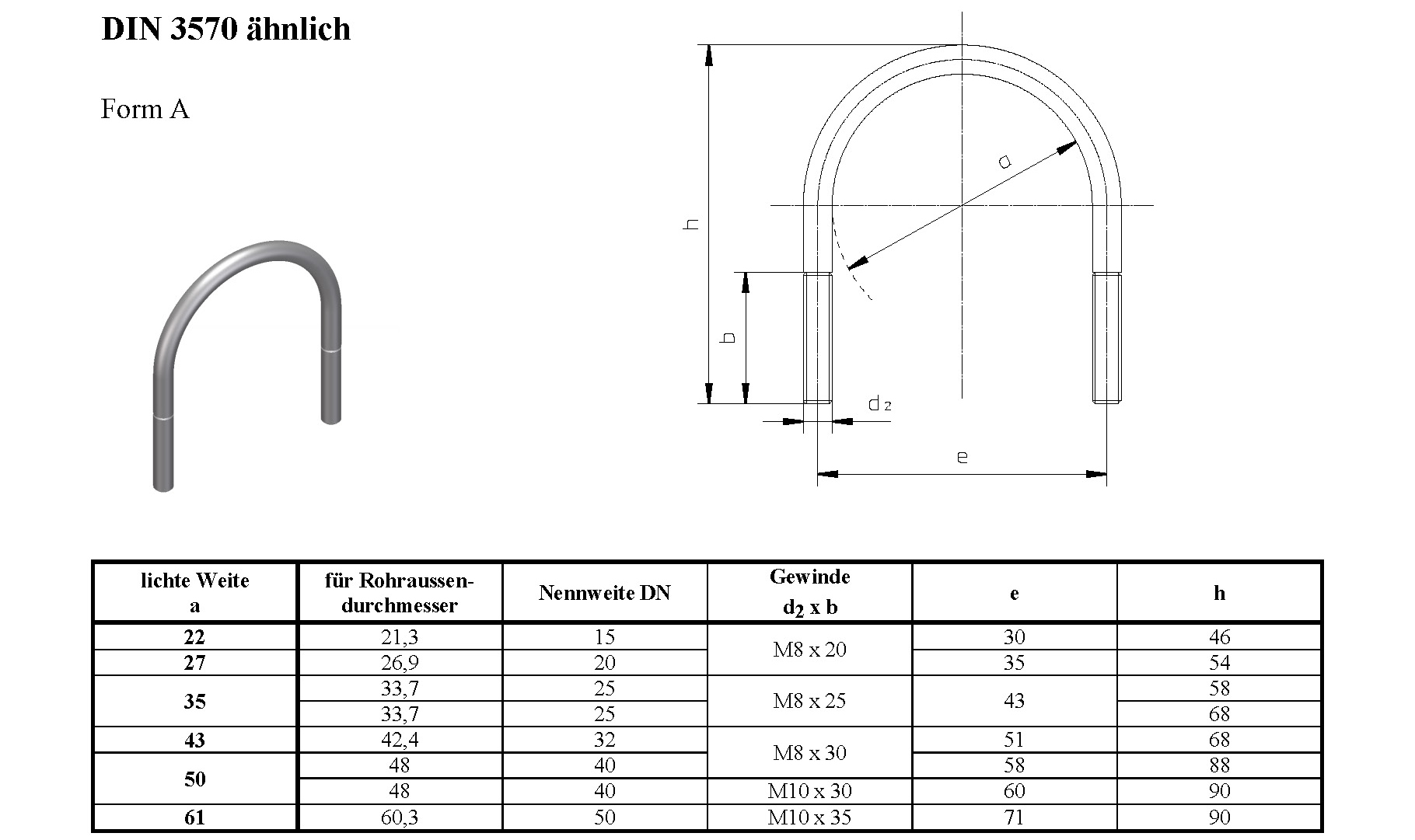

Rundstahlbügel ähnlich DIN 3570 Rundstahlbügel ähnlich DIN 3570 dienen der Befestigung von stehenden oder hängenden Rohrleitungen, Masten und ähnlichen Rundteilen sowie der einfachen Befestigung von Rohrschlitten an Stahlprofilunterkonstruktionen, wie z.B. Rohrbrücken. Lieferumfang: Rundstahlbügel werden ohne Schale und Mutter geliefert.

Rundstahlbügel DIN 3570 Rundstahlbügel nach DIN 3570 dienen der Befestigung von stehenden oder hängenden Rohrleitungen, Masten und ähnlichen Rundteilen sowie der einfachen Befestigung von Rohrschlitten an Stahlprofilunterkonstruktionen, wie z.B. Rohrbrücken. Lieferumfang: Rundstahlbügel werden ohne Schale und Mutter geliefert. Bitte beachten: Die Rundstahlbügel in Edelstahl A2/A4 werden "schmierblank" geliefert, d.h. nicht gewaschen oder bebeizt.
