Manschettendichtungen

Fernco Drainagekupplung Mit der Fernco Drainagekupplung vom Typ 1 erhalten Sie eine Dichtmanschette mit zwei Spannbändern aus Edelstahl auf beiden Enden. Mit der Drainagekupplung Typ 1 erhalten Sie einen hochwertigen Rohrverbinder für die Bereiche Kanalbau, Rohrleitungsbau und Drainage. Hierbei entsprechen die Dichtungen der DIN EN 294-4.  Anwendungsbeispiele der Fernco Drainagekupplung: Reparatur vorhandener Leitungen durch Auswechseln kurzer Rohrabschnitte Verbindung von muffenlosen Rohren Verwendung als Adapter zwischen Rohren unterschiedlicher Werkstoffe und ähnlichen Durchmessern

Fernco Ausgleichsring Mit dem Fernco Ausgleichsring FR können Sie Steinzeug mit KG-, SML-, GGG-, GFK-, Eternit- und EuroTop-Rohren in den Nennweiten DN100, DN150 und DN200 preiswert und professionell verbinden. Die patentierten Flexring FR100, FR150 und FR200 lösen in Kombination mit der passenden Manschette jedes Verbindungsproblem.  Der Flexring Typ FR besteht aus hochwertigen Elastomeren nach DIN 681-1 und DIN EN 295-4. Anwendungsbeispiele für den Ferncp Ausgleichsring: FR100 - KG, SML, GGG, GFK, Eternit, Eurotop (DN100) FR150 - KG, SML, GGG, GFK, Eternit, Eurotop (DN150) FR200 - KG, SML, GGG, GFK, Eurotop (DN200) Achtung: Der Flexring FR100 ist auf Anfrage auch in NBR-Qualität (öl- und benzinbeständig) erhältlich.

FERNCO Pushfit Steckverbinder  Mit dem Fernco Pushfit Rohrverbinder verbinden Sie einfach und professionell Kunststoff-, Guss- und Stahlrohre mit gleichen oder unterschiedlichen Durchmessern. Die Verbindung erfolgt hierbei über die Rohrinnenfläche, wenn keine Manschettendichtung zum Einsatz kommen kann. Der Pushfit Steckverbinder von Fernco kann ohne Werkzeug montiert, demontiert und wiederverwendet werden. Man kann diesen Rohrverbinder ebenfalls als sinnvolle Ergänzung zu den bekannten Icon-Dichtungen verwenden. Hinweis: Der Fernco Pushfit Steckverbinder steckt nur 52 mm auf jeder Seite in den zu verbindenden Rohren und verringert den Rohrquerschnitt um weniger als 10 %. Produktvorteile des Fernco Pushfit:  Einfache Steckverbindung – kein Werkzeug erforderlich.  Kann schnell demontiert und wiederverwendet werden.  Verbindet alle Rohre mit gleichem Innendurchmesser.  Verbindet Rohre mit unterschiedlichen Außendurchmessern und/oder beschädigten Rohraußenoberflächen.  Keine Reinigung der Rohraußenoberflächen erforderlich.  Die integrierte Einschubsicherung ermöglicht eine zuverlässige, sichere und schnelle Montage.  Druckdicht bis 2,5 bar  Temperaturfestigkeit im Dauerbetrieb: 80° C Kurzzeittemperaturfest bis 105° C Erfüllt alle Prüfkriterien der DIN EN 295-4

Canadamanschette Alle Canadamanschette vom Typ 2B sind grundsätzlich für Rohre aller Art konzipiert. Es können somit alle Rohre verbunden werden, deren Aussendurchmesser in den Spannbereich der Canadamanschette fällt. Die Aussendurchmesserdifferenz, die maximal überbrückt werden kann beträgt 10 mm. Der Einsatz dieser Canadamanschette  ist im Druckbereich bis 2,5 bar (25 m/WS) möglich. Alle SC-Manschetten werden standardmäßig aus einem hochwertigem EPDM nach DIN EN 681-1 gefertigt. Alle Stahlbauteile der Manschette bestehen immer mindestens aus V2A (1.4301) Edelstahl.

Reparaturschelle Typ HS-1 aus Edelstahl Die HS-1 Reparaturschelle aus Edelstahl ist die ideale Lösung für dauerhafte Reparaturen von beschädigten oder gebrochenen Rohrleitungen. Sie eignet sich für Wasser-, Gas- sowie petrochemische Anwendungen. Anwendungsbereiche Die Schelle ermöglicht Reparaturen bei: Längsrissen Rohrbrüchen Schadhaften Rohren nach Hot-Tap-Anwendungen Versetzten Rohrenden Lochfraß Geeignet für Rohrtypen: Duktiles Gusseisen (DI) Grauguss (CI) Stahl (St.) Asbestzement (AC) PE-beschichteter Stahl PVC GRP PE Technische Daten Nennweiten: DN 40 bis DN 350 Längen verfügbar: 150 / 200 / 250 / 300 / 400 / 500 / 600 mm Druckbereiche: DN 40–150: bis 16 bar DN 175–300: bis 10 bar Höhere Druckanforderungen auf Anfrage Temperaturbereich: EPDM: max. 60°C NBR: max. 70°C Material & Aufbau Edelstahl AISI 304 oder 316L, entgratet und passiviert Gummidichtung aus EPDM, EPDM HT, NBR oder VITON – je nach Medium und Temperaturanforderung Gummiauskleidung nahtlos und mit Waffelstruktur, vulkanisierte Brückenplatte Keine losen Teile – einfache Montage mit Standardwerkzeug Verpackung in stabilen, exportgeeigneten Kartons oder Seekisten Besonderheiten Einfache und schnelle Montage – kein Druckablass notwendig Keine Spezialwerkzeuge erforderlich Auch mit zusätzlichem Griff zur leichteren Montage erhältlich Dichtungen zertifiziert nach europäischen Normen (z. B. ACS, WRAS)

Zweiteilige Reparaturschelle Typ HS-2 aus Edelstahl Die Edelstahl-Reparaturschelle Typ HS-2 ist eine zuverlässige Lösung für dauerhafte Reparaturen an beschädigten oder gebrochenen Rohrleitungen. Sie eignet sich für den Einsatz mit Wasser, Gas sowie petrochemischen Medien. Typische Anwendungsfälle Die Schelle ermöglicht die Reparatur folgender Schäden: Längsrisse Rohrbrüche Schäden nach Hot-Tap-Anwendungen Versetzte Rohrverbindungen Lochfraß Kompatibel mit Rohrtypen: Duktiles Gusseisen (DI) Grauguss (CI) Stahl (St.) Asbestzement (AC) PE-beschichteter Stahl PVC, GRP, PE Technische Daten Nennweiten: DN 80 bis DN 800 Längen: 200 / 250 / 300 / 400 / 500 / 600 mm Arbeitsdruck (Wasser): DN 80–150: bis 16 bar DN 175–500: bis 10 bar Höhere Druckanforderungen auf Anfrage möglich Temperaturbeständigkeit: EPDM: max. 60°C NBR: max. 70°C Materialausstattung Edelstahl AISI 304 oder AISI 316L, entgratet und passiviert Doppelte Bandkonstruktion (zwei Sektionen) Arbeitsbereich je nach Durchmesser: ca. 20–22 mm Nahtlose Gummiauskleidung mit Waffelstruktur Gummitypen: EPDM, EPDM HT, NBR, VITON Brückenplatten vulkanisiert, U-förmige Anhebestäbe Zinkplattierte Edelstahlschrauben und -muttern Keine losen Teile – einfache Installation mit Standardwerkzeug Montage in der Regel ohne Druckablass möglich Verpackt in stabilen Doppelrippenkartons oder seefesten Exportkisten Besondere Merkmale Auch mit Haltegriff für vereinfachte Montage erhältlich Gummidichtungen zertifiziert nach europäischen Normen (z.B. ACS, WRAS) Spezielle Klebebandfixierung mit Glasfaserverstärkung für hohe Lagerbeständigkeit

Der Fernco Mauerkragen schützt bei Grundwasser oder erhöhtem Grundwasserspiegel vor eindringender Feuchtigkeit. Fernco Mauerkragen kommen überall dort zum Einsatz, wo Rohrleitungen durch Mauerwerke, Wände und Bodenplatten geführt werden sollen. Bei Wasser, Grundwasser oder erhöhtem Grundwasserspiegel im Bereich von Wasserläufen oder Flüssen schützt der in der Mitte des Mauerwerkes auf dem Rohr platzierte Mauerkragen das Gebäude vor eindringender Feuchtigkeit. Bei Schwimmbecken und Bodenwannen schützt der Mauerkragen vor austretendem Wasser, bzw. den Untergrund vor austretenden Flüssigkeiten. Die Produktvorteile auf einen Blick: Garantiert sicherer Halt Die ausgeprägte Profiltiefe am Dichtkragen sorgt für stabilen Halt im Füllmaterial, auch bei extremen Einbaubedingungen Umlaufende Nut garantiert korrekten Sitz der Spannbänder Spannbänder aus V2A (W 1.4301), optional aus V4A (Auf Anfrage) Die Elastizität des Mauerkragens erlaubt die Montage auf Rohren aus unterschiedlichen Materialien Geprüft bis 8 bar Radonbeständig

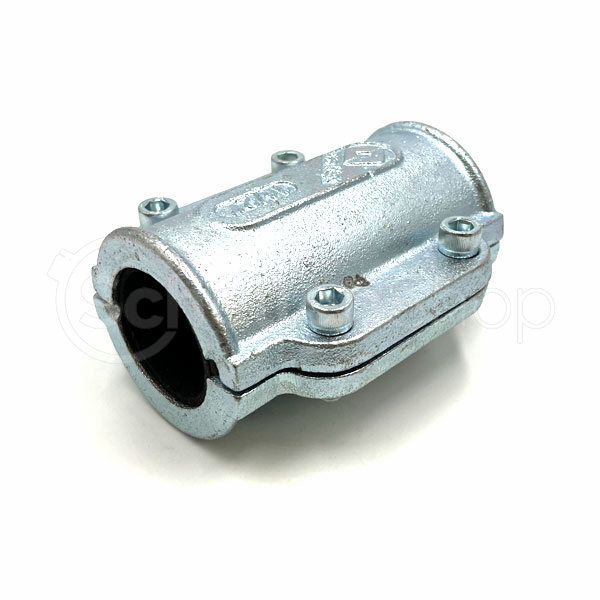

Rohr Dichtmanschette / Dichtschelle für Reparatur von Rohrleitungen bis 16 bar Die Rohr-Dichtmanschette für eine sichere und schnelle Reparatur von Rohrleitungen bis 16 bar. Das Material der Dichtmanschette ist verzinkter Temperguss.

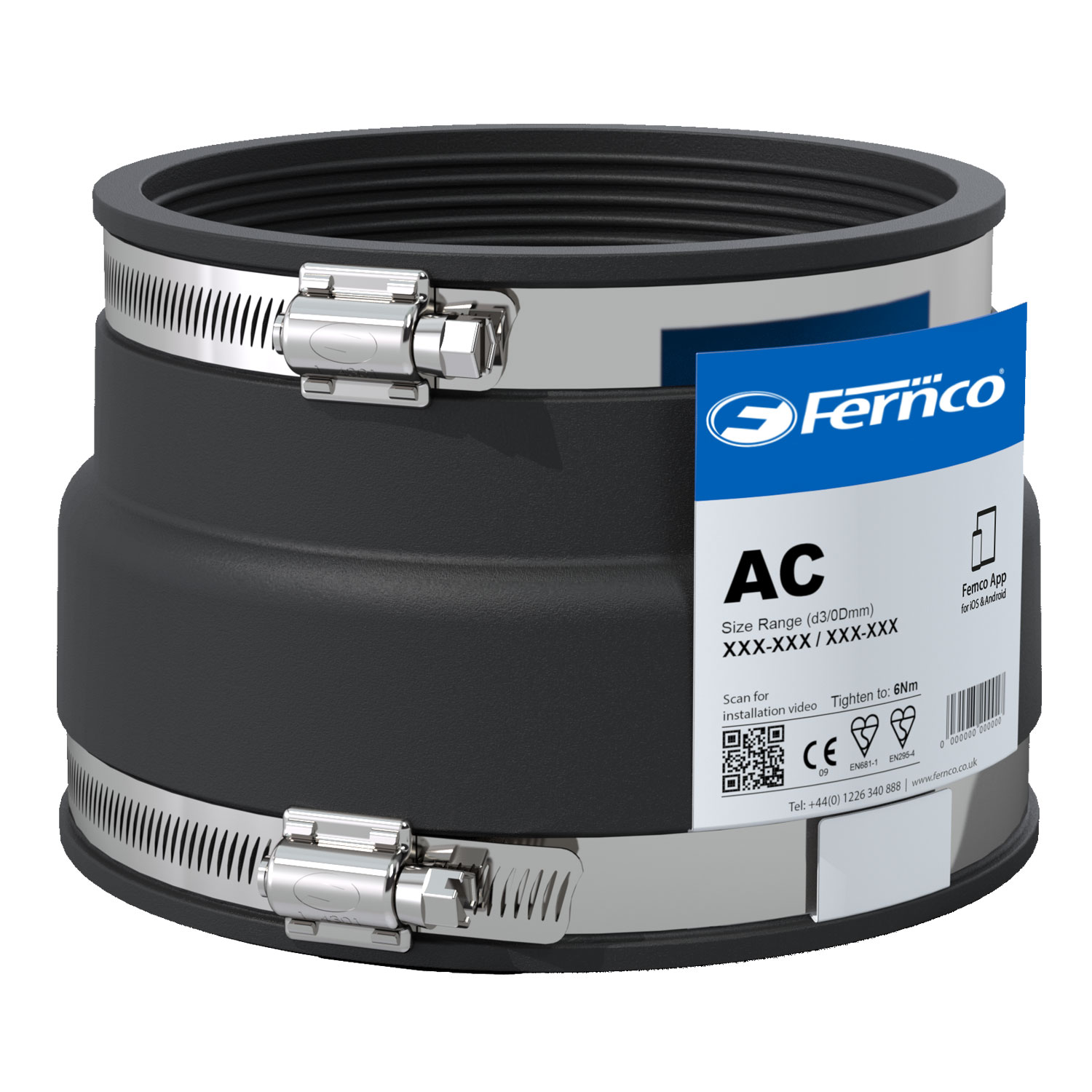

Fernco Adapterkupplung AC als Übergang zwischen unterschiedlichen Rohren Die Fernco Adapterkupplungen nach DIN EN 295-4 sind die ideale Lösung, um Rohre aus verschiedenen Materialien und mit unterschiedlichen Nennweiten sicher und effizient zu verbinden. Sie eignen sich sowohl für erdverlegte als auch für oberirdische Entwässerungssysteme, sowohl im Innen- als auch im Außenbereich, ohne Scherlastanforderungen.Produktvorteile: Vielseitige Rohrverbindungen: Einfache und schnelle Verbindung von Rohren unterschiedlicher Materialien und Außendurchmesser. Hohe Dichtheit: Beständig gegen Innendrücke bis zu 0,6 bar. Breite Größenauswahl: Passend für zahlreiche Rohrkonfigurationen und Anwendungen. Die Fernco Adapterkupplung AC ermöglicht eine unkomplizierte Verbindung von Rohren mit verschiedenen Materialien und Durchmessern. Die Adapterkupplungen bestehen aus einem abgestuften Elastomerelement mit zwei unterschiedlichen Durchmessern auf jeder Seite, sowie zwei hochwertigen Edelstahl-Spannbändern. Das Elastomerelement besteht aus EPDM nach DIN EN 681-1 Norm, während die Spannbänder aus Edelstahl der Güte 1.4301 (V2A) gefertigt sind. Diese Kombination gewährleistet eine sichere und langlebige Verbindung, die einem Innendruck von bis zu 0,6 bar standhält. Hinweis: Bei der Verbindung von Rohren mit unterschiedlichen Innendurchmessern (DN) sollte die Fließrichtung berücksichtigt werden. Mit den Fernco Adapterkupplungen gelingt Ihnen die sichere und flexible Verbindung von Rohren in jedem Entwässerungssystem!

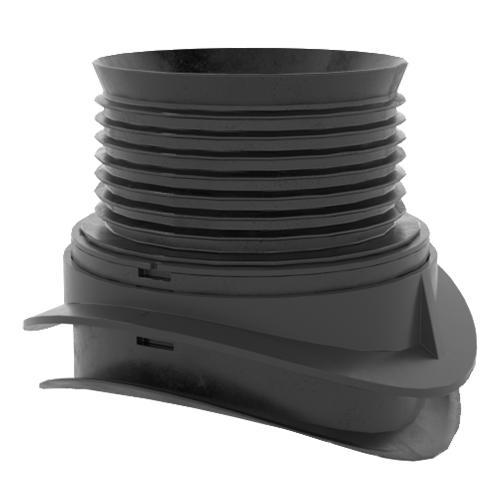

Fernco Anschlusselement Storm-T Die Reihe der Storm-T Anschlusselemente von Fernco sind die bisher schnellsten und universellsten Elemente zum Anschluss seitlicher Rohre DN 150 an Hauptleitungen aus Kunststoff aller Art. eignet sich für dünnwandige und gewellte Hauptrohre aus Kunststoff: System zur Anpassung an unterschiedliche Wandstärken Anschluss von Rohren DN 150 jeglicher Art dank leistungsstarker Dichtung keine Klebstoffe, Dichtungsmittel oder Beton erforderlich kein Werkzeug nötig – nach der Kernbohrung erfolgt die gesamte Installation von Hand kein spezieller Rohrabzweig mehr nötig für neue oder bestehende Entwässerungssysteme reduziert Material- und Zeitkosten höhere Flexibilität bei der Positionierung schnelle Installation: klein und leicht, einfach zu transportieren und zu handhaben robust durch hochwertige Materialien; witterungsunabhängige Installation minimale Eindringtiefe in die Hauptleitung minimiert Störungen und Blockaden der Hydraulik besteht Fernco-Tests unter den gleichen Bedingungen wie unsere anderen Anschlusselemente

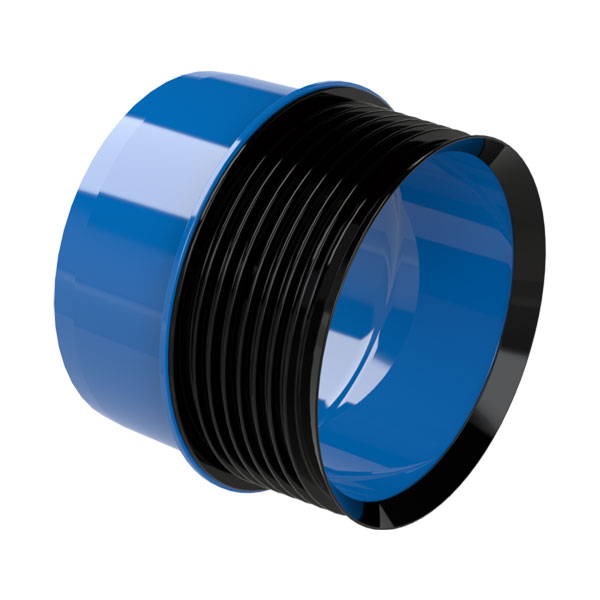

FERNCO Innen-/Außen-Adapter | Adapterkupplung Mit der Fernco-Adapterkupplung für Innen und Außen können Sie alle Rohre mit einer kreisrunden Innenseite professionell miteinander verbinden. Betonrohre mit Fuß, scheitelverstärkte Rohre oder Mauerdurchführungen sind mit dieser Fernco-Adapterkupplung kein Problem mehr. Der Innen/Außen-Adapter ist wie folgt aufgebaut. Die eine Seite besteht  aus einer Innenhülse mit Lippendichtung aus einem schlagfesten Material (ABS). Diese Innenhülse wird in ein definiertes Rohr oder Bohrloch gesteckt. Auf der anderen Seite wird ein Spitzende eines handelsüblichen Kunststoffrohres (KG Rohr DN 200) simuliert. Hinweis: Dieses Produkt ist für den Anschluss von Rohren mit gleichem Innendurchmesser ausgelegt. Die Manschette steckt 82 mm auf jeder Seite in den zu verbindenden Rohren. Anwendungsbeispiele der Flexseal Adapterkupplung: Anschluss direkt mit KG-Muffe möglich Anschluss an Rohrspitzenden mittels Standardmanschette SC Typ 2B mit Ausgleichring ... ... oder Anschluss mit 2b1 Universalmaschette All-In-One Drucklos schließen Sie mittels AC Adapterkupplung oder DC Drainagekupplung an. Produktvorteile der FERNCO Adapterkupplung: Einfache Steckverbindung - kein Werkzeug erforderlich Einfache Montage - innerhalb von Minuten Scherlastsicher Keine Reinigung der Rohraußenfläche notwendig

Fernco Universalmanschette Die Fernco Universalmanschette 2B1 All-in-one von FERNCO verbindet alle Rohre der gleichen Nennweite mit gleichen oder unterschiedlichen Außendurchmesser – im Rahmen der angegebenen Toleranzen.  Sie haben ein Rohr freigelegt, ohne die Größe oder das Material zu kennen? In diesem Fall kann man oft nur vermuten, welche Dichtmanschette für die geplante Verbindung geeignet ist. Wenn Sie Rohre mit unterschiedlichen Außendurchmessern haben, benötigen Sie traditionell entweder eine Adapterkupplung (AC) oder eine Standardmanschette Typ 2B (SC) mit einem Ausgleichsring. Wir haben ein Produkt, dass sowohl die Funktionen der Adapterkupplungen - als auch die der SC-Manschetten vereint, die Fernco Universalmanschette. Die 2B1 ALL-IN-ONE verbindet Rohre gleicher oder unterschiedlicher Nennweite, unabhängig von Material- und Oberflächenstruktur professionell, schnell und sicher.

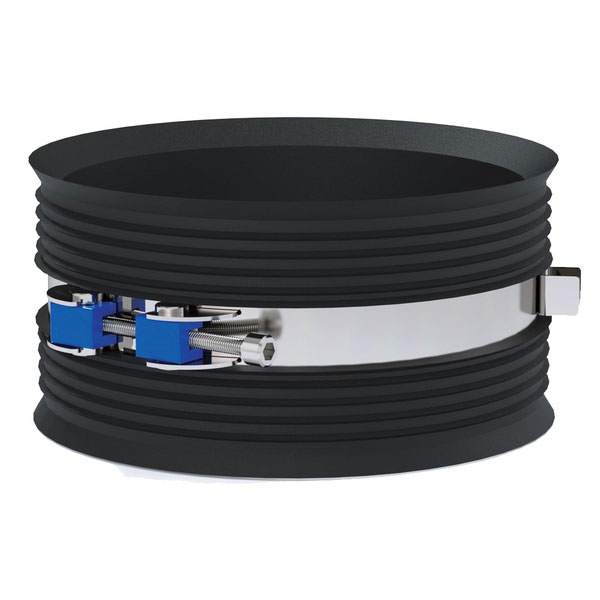

Fernco Innenmanschette ICON Die Fernco Innenmanschette ICON ist eine einzigartige Manschettendichtung, die sicher an den Innenwänden zweier Rohre abdichtet und von außen verspannt wird! Die EPDM-Profilierung dichtet in Verbindung mit einer speziellen Spannmechanik Abwasserrohre von DN 150 bis DN 600 wasser- und luftdicht ab. Produktvorteile: Neben der Dichtung werden keine anderen Materialien benötigt. Die ICON entspricht den Anforderungen der DIN EN 295-4! • Die Verbindung ist dauerhaft dicht. Keine Aufweichung oder Kontaminierung des Bodens durch Abwasser! Durch die hohe Lebensdauer entstehen keine weiteren Kosten für Überwachung und Wartung. Druckdicht bis 0,5 bar Zur Verbindung von KG Rohren der Nennweiten DN 200, DN 250, DN 400 und DN 500 ist zusätzlich eine Überschiebmuffe nötig. Nur so lassen sich die Innendurchmesserunterschiede sicher überbrücken! Technische Daten: Zur Verbindung von Rohren der Nennweiten DN 150 bis DN 600. Gesamtbreite der Manschette: 130 mm. Edelstahlkomponenten aus V2A (1.4301). Die Größen DN 150 bis DN 300 sind mit einer Spanneinheit, alle größeren Manschetten sind mit zwei Spanneinheiten ausgestattet. Das EPDM Dichtelement hat angefaste Enden, um die Hydraulik nur minimal zu beeinträchtigen. Leistungserklärung: WICHTIG: Die Manschette ist nur 9 mm dick, sie minimiert den Innendurchmesser also nur um 18 mm! Stellen Sie sicher, dass auf der Dichtfläche keine signifikanten Beschädigungen des Rohres vorliegen. Die zu verbindenden Rohre müssen einen ähnlichen Innendurchmesser aufweisen. Bei größeren Unterschieden muss zusätzlich ein Ausgleichsring verwendet werden.
