Einteilige Gelenkbolzenschellen | Verzinkte & Edelstahlvarianten | DIN 3017

Die einteiligen Gelenkbolzenschellen der NORMACLAMP® GBS-Serie sind ideal für Anwendungen, die besonders anspruchsvolle Anforderungen an Schlauchschellen haben. Sie eignen sich hervorragend zur Verbindung und Fixierung von Saug- und Druckluftschläuchen, vor allem wenn diese eine hohe Shore-Härte aufweisen oder durch Kunststoff- oder Stahleinlagen verstärkt werden. Die neue Spezialschraube mit eingebautem Distanzröhrchen ist eine Neuerung, die eine gesteigerte Leistung ermöglicht. Insbesondere die W5-Ausführung mit Innensechskant und Zylinderschraube stellt neue Standards für Effizienz und Sicherheit.

Einsatz von Einteiligen Gelenkbolzenschellen

Einteilige Gelenkbolzenschellen weisen im Nutzfahrzeug- und Sonderfahrzeugbau aufgrund ihrer außerordentlich starken Bandzugkräfte einen besonderen Wert auf. NORMACLAMP GBS Schellen können problemlos mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen installiert werden. Durch die verstärkten Bandschlaufen der Schellen können deutlich höhere Drehmomente aufgenommen werden. Gleichzeitig reduziert die mechanische Einhängung – ohne Schweißpunkte – die Gefahr von Kontaktkorrosion. Die neue Brückenkonstruktion verdient besondere Erwähnung, da sie eine sanfte Behandlung des Schlauches garantiert. Außerdem gewährleistet das widerstandsfähige Band durch seine abgerundeten Kanten eine zusätzliche Sicherheit, da es Schlauchschäden und Verletzungen verhindert. Diese Schellen haben eine außergewöhnlich hohe Bandzugkraft und ein sehr hohes Bruchdrehmoment, was ihre Überlegenheit in herausfordernden Anwendungen betont.

NORMA Gelenkbolzenschelle GBS M, Bandbreite 18 mm | DIN 3017

NORMACLAMP® Gelenkbolzenschelle GBS M, Bandbreite 18 mm | DIN 3017

Spannbereich (mm) - Ihr Außendurchmesser: 25-27 | Werkstoff: W1 (Stahl verzinkt)

NORMACLAMP® Gelenkbolzenschellenach DIN 3017 Die NORMACLAMP® GBS Gelenkbolzenschelle nach DIN 3017 Teil 3 Form C1 steht für eine sichere und starke Befestigung von Rohren sowie glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden. Die NORMACLAMP® Gelenkbolzenschellenach DIN 3017 ist jederzeit wiederverwendbar und mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen einfach zu montieren. Diese Gelenkbolzenschelle findet ihren Einsatz im Maschinenbau, in der Landwirtschaft, im Automobilbau, im Sanitärbereich, im Gartenbau, im Haushalt oder beim Hobby. Empfohlenes Anzugsdrehmoment: 8 Nm Bruchdrehmoment (minimal): 15 Nm Bitte Beachten Sie: Die Spannbereiche 17-19, 19-21, 21-23 und 23-25 mm sind fertigungsbedingt in allen Werkstoffen nicht mechanisch eingehängt, sondern punktgeschweißt und mit Vollbolzen.

Varianten ab € 2,33*

€ 2,42*

Zum Produkt

NORMACLAMP® Gelenkbolzenschelle GBS M, Bandbreite 20 mm | DIN 3017

Spannbereich (mm) - Ihr Außendurchmesser: 47-51 (1 1/2") | Werkstoff: W1 (Stahl verzinkt)

DIN 3017 Gelenkbolzenschelle Die NORMACLAMP® GBS Gelenkbolzenschelle nach DIN 3017 Teil 3 Form C1 steht für eine sichere und robuste Befestigung von Rohren sowie glattwandigen Druck- und Saugluftschläuchen mit erhöhten Härtegraden. DIN 3017 Gelenkbolzenschellen sind jederzeit wiederverwendbar und mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen einfach zu montieren. Diese Gelenkbolzschelle ist vielfältig einsetztbar. Folgende Einsatzbereiche meistert die Gelenkbolzenschelle sehr professionell: Maschinenbau, Landwirtschaft, Automobilbau, Sanitär, Gartenbau, Haushalt oder Hobby. Die DIN 3017 Gelenkbolzenschelle ist für Spannbereiche von 43 mm bis 68 mm ausgelegt.

Varianten ab € 2,57*

€ 2,58*

Zum Produkt

Gelenkbolzenschelle GBS | gelb verzinkten Verschlussteilen | W2

Gelenkbolzenschelle GBS, gelb-verzinkte Verschlussteile, W2

Abmessung: Ø 78 mm / 20 mm breit

Die Gelenkbolzenschelle GBS mit gelb-verzinkten (chromatierten) nach DIN 3017 für eine sichere und starke Befestigung von glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden. Diese Schelle ist vielfältig einsetzbar im Bereich Maschinenbau, Landwirtschaft, Automobilbau, Sanitär, Gartenbau, Haushalt oder Hobby.

Varianten ab € 1,61*

€ 1,61*

Zum Produkt

NORMA Gelenkbolzenschelle GBS M, Bandbreite 25 mm | DIN 3017

NORMACLAMP® Gelenkbolzenschelle GBS M, Bandbreite 25 mm | DIN 3017

Spannbereich (mm) - Ihr Außendurchmesser: 121-130 | Werkstoff: W2 (Band und Gehäuse 1.4016, Schraube verzinkt)

Gelenkbolzenschelle nach DIN 3017 Die NORMACLAMP® Gelenkbolzenschelle GBS nach DIN 3017 Teil 3 Form C1 steht für eine sichere und starke Befestigung von Rohren sowie glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden. Die Gelenkbolzenschelle nach DIN 3017 ist jederzeit wiederverwendbar und mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen einfach zu montieren. Diese Gelenkbolzenschelle ist vielfältig einsetztbar im Bereich Maschinenbau, Landwirtschaft, Automobilbau, Sanitär, Gartenbau, Haushalt oder Hobby.

Varianten ab € 3,24*

€ 5,11*

Zum Produkt

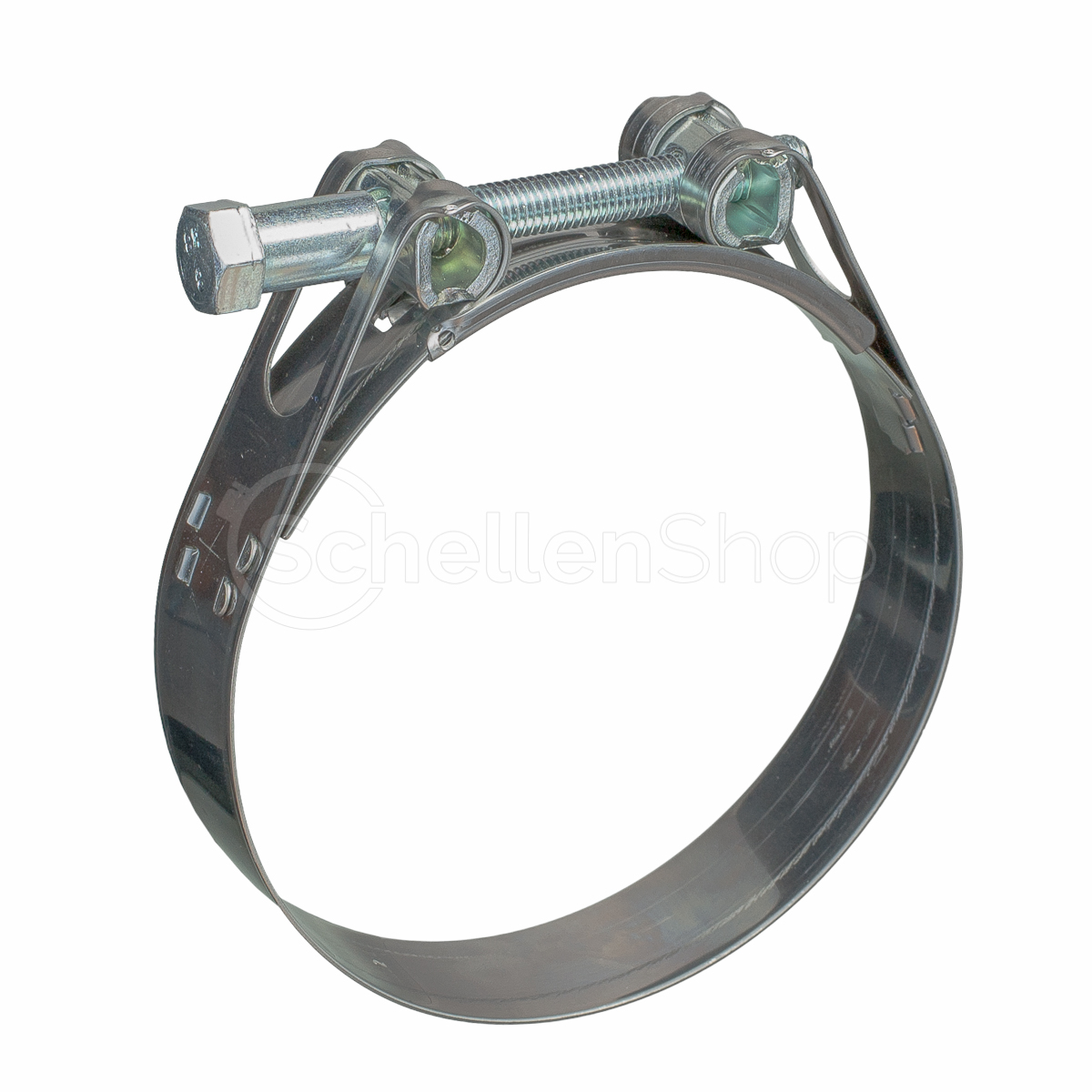

NORMA Gelenkbolzenschelle GBS M, Bandbreite 30 mm | DIN 3017

NORMACLAMP® Gelenkbolzenschelle GBS M, Bandbreite 30 mm | DIN 3017

Spannbereich (mm) - Ihr Außendurchmesser: 130-140 | Werkstoff: W4 (Edelstahl 1.4301)

DIN 3017 NORMACLAMP® Gelenkbolzenschelle Die DIN 3017 NORMACLAMP® Gelenkbolzenschelle Teil 3 Form C1 steht für eine starke und sichere Befestigung von Rohren sowie glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden. Die DIN 3017 NORMACLAMP® Gelenkbolzenschelle zeichnet sich durch die Wiederverwendbarkeit aus. Mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen ist die DIN 3017 NORMACLAMP® Gelenkbolzenschelle einfach zu montieren. Diese Gelenkbolzenschelle ist sehr vielfältig einsetztbar. Der Spannbereich ist von 130 mm bis 252 mm in Abstufungen wählbar.

Varianten ab € 6,00*

€ 24,19*

Zum Produkt

NORMA Gelenkbolzenschelle GBS M mit QRC Verschluss

NORMACLAMP® Gelenkbolzenschelle GBS M mit QRC Verschluss, Stahl verzinkt (W1)

Abmessung: Ø 17-19 mm / 18 mm breit

NORMA Gelenkbolzenschelle GBS M mit QRC Verschluss GBS M QRC mit Schnellverschluss kommt vorrangig bei Anwendungen zum Einsatz, bei denen die Schelle strenge Anforderungen erfüllen muss. Verwendet wird die Gelenkbolzenschelle GBS M mit QRC-Verschluss um dickwandige (harte) Saug- und Druckluftschläuchen zu befestigen. In Nutz- und Sonderfahrzeuge werden diese Schlauchschelle oft verbaut, da die Gelenkbolzenschelle außergewöhnlich hohen Bandzugkräften standhält. Die GBS-Schellen mit Schnellverschluss lassen sich zudem äußerst einfach installieren und wieder öffnen.

Varianten ab € 2,55*

€ 2,55*

Zum Produkt

GBS Gelenkbolzenschelle nach Maß | Edelstahl Schlauchschelle

Gelenkbolzenschelle GBS nach Maß, 1-teilig, mit Brücke

Durchmesser [mm] - Ihr Außendurchmesser: 150 | Bandbreite (mm): 20 mm | Werkstoff: W2 (Band + Verschluss 1.4301, Bolzen + Schraube verzinkt)

Es handelt sich bei diesem Artikel um Sonderanfertigungen, diese sind vom Umtausch ausgeschlossen. Bitte beachten Sie:Der ausgewählte Durchmesser kann durch die Verstellmöglichkeit an der Schraube je nach Bandbreite verändert werden!Bandbreite 20 mm: +/- 2,5 mm Verstellbereich - Schraube M6Bandbreite 25 mm: +/- 4,0 mm Verstellbereich - Schraube M8Bandbreite 30 mm: +/- 5,0 mm Verstellbereich - Schraube M10 Gelenkbolzenschelle nach Maß Bei dieser Schlauchschelle handelt es sich um eine Maßanfertigung. Sie können zwischen den Bandbreiten 20 mm, 25 mm und 30 mm wählen. Bei der Wahl des Materials haben Sie hier ebenfalls zwei Optionen. Sie können wählen zwischen W2 (Band u. Verschluss 1.4016, Bolzen u. Schraube verzinkt) und W4 (komplett 1.4301). Die GBS Gelenkbolzenschellen mit einem sogenannten Gelenkbolzen-Verschluss (T-Bolzen) sind sehr massive und sichere Verbindungs- und Befestigungselemente wie z. B. in Filter- und Abfüllanlagen oder in Rohrleitungssystemen, Saug- und Druckluftschläuchen und vieles mehr. Eine Gelenkbolzenschelle jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren/demontieren.

Varianten ab € 7,02*

€ 7,02*

Zum Produkt

Gelenkbolzenschelle GBSPGU nach Maß | Edelstahl Schelle mit Gummi

Gelenkbolzenschelle GBSPGU mit EPDM-Gummierung nach Maß, 1-teilig, ohne Brücke

Durchmesser [mm] - Ihr Außendurchmesser: 150 | Bandbreite (mm): 20 mm | Werkstoff: W4 (Edelstahl 1.4301)

Es handelt sich bei diesem Artikel um Sonderanfertigungen, diese sind vom Umtausch ausgeschlossen. Bitte beachten Sie:Der Durchmesser kann durch die Verstellmöglichkeit an der Schraube je nach Bandbreite verändert werden!Bandbreite 20 mm: +/- 2,5 mm - Schraube M6Bandbreite 25 mm: +/- 4,0 mm - Schraube M8Bandbreite 30 mm: +/- 5,0 mm - Schraube M10 Gelenkbolzenschelle GBSPGU nach Maß | Edelstahl Schlauchschelle mit Gummi Bei dieser Schlauchschelle handelt es sich um eine Maßanfertigung. Sie können zwischen den Bandbreiten 20 mm, 25 mm und 30 mm wählen. Bei der Wahl des Materials haben Sie hier ebenfalls zwei Optionen. Sie können wählen zwischen W2 (Band u. Verschluss 1.4016, Bolzen u. Schraube verzinkt) und W4 (komplett 1.4301). Die Gummieinlage ist aus EPDM C-Profil. Die GBS Gelenkbolzenschellen mit einem sogenannten Gelenkbolzen-Verschluss (T-Bolzen) sind sehr massive und sichere Verbindungs- und Befestigungselemente wie z. B. in Filter- und Abfüllanlagen oder in Rohrleitungssystemen, Saug- und Druckluftschläuchen und vieles mehr. Eine Gelenkbolzenschelle jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren/demontieren.

Varianten ab € 11,78*

€ 14,76*

Zum Produkt

Gelenkbolzenschelle GBS, gelb-verzinkt (chromatiert) / 72-75mm

Gelenkbolzenschelle GBS Ø 72-75 mm, Bandbreite 20mm, gelb-verzinkt (chromatiert)

Abmessung: Verspannung mit Schraubenkopf | Mutter fest

** Abverkauf-Artikel erhältlich nur solange der Vorrat reicht! ** Die Gelenkbolzenschelle GBS aus gelb-verzinkten (chromatierten) Stahl nach DIN 3017 für eine sichere und starke Befestigung von glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden.

Varianten ab € 1,43*

€ 1,43*

Zum Produkt
