STAUFF Doppel-Baureihe
Hier finden Sie eine Zusammenfassung der verschiedenen Baureihen und Materialien für Ihre Anwendung.
STAUFF Tragschiene TS für Standard- und Doppel-Baureihe
€ 8,70*
Abmessung:
TS - 28x11 mm - 1 Meter (Stahl blank)
Tragschiene nach DIN 3015
Tragschiene für Stauff-Schellen der Standard- und Doppel-Baureihe nach DIN 3015.
passende Baugrößen für die Tragschiene der Standard- und Doppelbaureihe:
Abmessung
passende Baugrößen der Standard-Baureihe
passende Baugrößen der Doppel-Baureihe
TS 11
1, 1A, 2
1D, 2D
TS 14
3, 4, 5
2D, 3D, 4D
TS 30
6, 7, 8
4D, 5D
Bezeichnung
B1 (mm)
B2 (mm)
S (mm)
H (mm)
TS 28 x 11
28
11
2
11
TS 28 x 14
28
11
2
14
TS 28 x 30
28
11
2
30
Varianten ab € 8,70*
STAUFF Doppelrohrschelle Doppel-Baureihe - PPH - glatte Innenfläche
€ 1,89*
Abmessung:
106/06 PPH - Ø = 6 mm - Baugröße 1D
STAUFF Doppelrohrschelle mit glatter Innenfläche
Die STAUFF Doppelrohrschelle nach DIN 3015 zur einfachen und gleichzeitig sicheren Befestigung von zwei Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser der Doppelrohrschelle kann zwischen 6 mm und 43 mm in Abstufunngen gewählt werden. Die Innenfläche der der STAUFF Doppelrohrschelle ist glatt.
Passende Schrauben für die STAUFF Doppelrohrschelle:
Baugröße
Sechskantschraube
mit Deckplatte
1D
M6 x 35
2D
M8 x 35
3D
M8 x 45
4D
M8 x 50
5D
M8 x 60
Varianten ab € 0,81*
STAUFF Doppelschelle - PP - gerippte Innenfläche
€ 1,64*
Abmessung:
106/06 PP - Ø = 6 mm - Baugröße 1D
STAUFF Doppelschelle
Die STAUFF Doppelschelle der Doppel-Baureihe wurde aus Polypropylen (PP) gefertigt und erfüllt den Standard nach nach DIN 3015 zur einfachen und gleichzeitig sicheren Befestigung von zwei Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser der Doppelschelle ist zwischen 6 mm und 42 mm in Abstufungen wählbar.
Passende Schrauben für die Doppelschelle:
Baugröße
Sechskantschraube
mit Deckplatte
1D
M6 x 35
2D
M8 x 35
3D
M8 x 45
4D
M8 x 50
5D
M8 x 60
Varianten ab € 1,64*
STAUFF Aufbauschraube AF für Doppel-Baureihe (zur Verwendung mit Sicherungsplatte SI / SIV)
€ 1,70*
Abmessung:
AF 2D M - für Baugröße 2D
|
Werkstoff:
W3 (verzinkt)
STAUFF Aufbauschraube nach DIN 3015
STAUFF Aufbauschraube nach DIN 3015 AF für Doppel-Baureihe zur Verwendung mit Sicherungsplatte SIV oder SI. Die Aufbauschraube ist für die Baugröße 2D bis 5D geeignet.
Varianten ab € 1,70*
STAUFF Deckplatte GD für Doppel-Baureihe
€ 0,81*
Abmessung:
GD 1D - für Baugröße 1D
|
Werkstoff:
W3 (verzinkt)
STAUFF Deckplatte GD für Rohrschellen
STAUFF Deckplatte für Rohrschellen der Doppel-Baureihe nach DIN 3015. Die Baugrößen der Deckplatte für Rohrschellen kann zwischen 1D und 5D gewählt werden. Das Material ist je nach Baugröße zwischen verzinkten Stahl und Edelstahl auswählbar.
Varianten ab € 0,81*
STAUFF Schweißplatte SP für Doppel-Baureihe
€ 1,86*
Abmessung:
SP 1D M W2 (phospahtiert) - für Baugröße 1D
Schweißplatte für Doppelrohrschelle
Die Schweißplatte für die Doppelrohrschelle für Stauff Rohrschellen der Doppel-Baureihe erfüllt den Standard der DIN 3015. Die Schweißplatte für die Doppelrohrschelle ist aus phosphatiertem Stahl, verzinktem Stahl, Edelstahl V2A (1.4301) oder Edelstahl V4A (1.4571) gefertigt.
Varianten ab € 1,86*

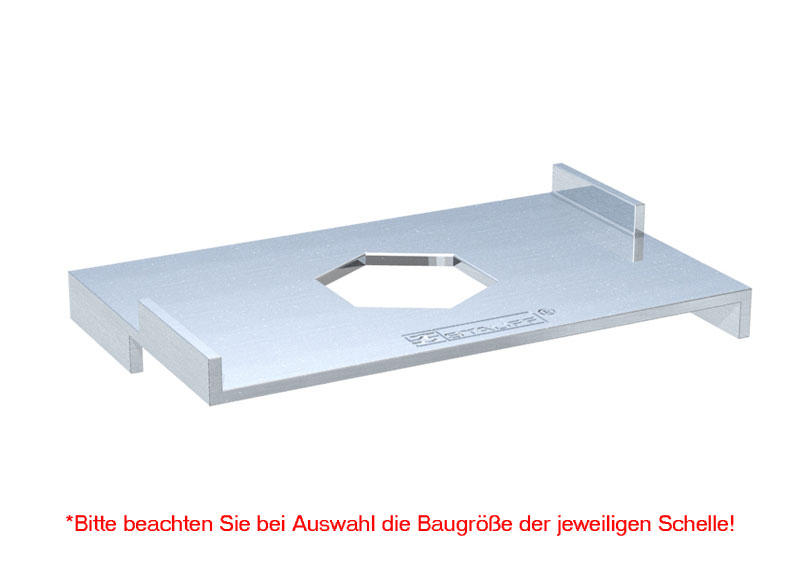

STAUFF Sicherungsplatte SIV für Doppel-Baureihe (zur Verwendung mit Aufbauschrauben AF)
€ 0,46*
Abmessung:
SIV 1D W3 - für Baugröße 1D (Stahl verzinkt)
STAUFF Sicherungsplatte
STAUFF Sicherungsplatte SIV für Doppel-Baureihe zur Verwendung mit Aufbauschrauben AF. Die SIV verhindert selbstständiges Lösen der Aufbauschrauben und Verdrehen des oberen Schellenkörpers.
Varianten ab € 0,46*

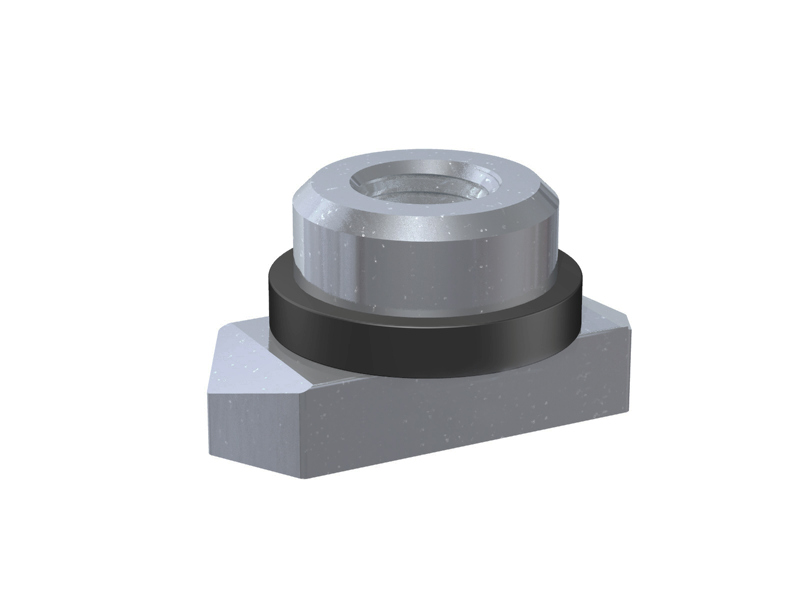

STAUFF Tragschienenmutter SM 2-5D M W3 für Doppel-Baureihe, Stahl verzinkt
€ 1,98*
STAUFF Tragschienenmutter
Tragschienenmutter SM für die Baugrößen 2D bis 5D der Doppel-Baureihe nach DIN 3015.
Varianten ab € 1,98*
