Gelenkbolzenschelle GBS | Verzinkt & Edelstahl | DIN 3017
NORMACLAMP® GBS eignen sich speziell für Situationen, in denen Schlauchschellen besonders anspruchsvollen Anforderungen genügen müssen. Sie eignen sich besonders gut zum Verbinden und Anbringen von Saug- und Druckluftschläuchen, die hohe Shorehärten aufweisen, sowie von Einlagen aus Kunststoff oder Stahl.
Schellen aus Gelenkbolzen für Nutzfahrzeuge und den Bau von Fahrzeugen
Gelenkbolzenschellen werden vor allem im Bau von Nutzfahrzeugen und Sonderfahrzeugen eingesetzt. Ihre besonderen Eigenschaften sind ihre sehr hohen Bandzugkräfte. Mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen kann die NORMACLAMP GBS leicht montiert werden.
Es handelt sich bei diesem Artikel um Sonderanfertigungen, diese sind vom Umtausch ausgeschlossen. Bitte beachten Sie:Der Durchmesser kann durch die Verstellmöglichkeit an der Schraube je nach Bandbreite verändert werden!Bandbreite 20 mm: +/- 5,0 mm - Schraube M6Bandbreite 25 mm: +/- 8,0 mm - Schraube M8Bandbreite 30 mm: +/- 10,0 mm - Schraube M10 Zweiteilige Gelenkbolzenschelle GBSPGU nach Maß | Edelstahl Schlauchschelle mit Gummieinlage Diese Schlauchschelle ist eine Maßanfertigung nach Ihren Vorgaben. Die Schlauchschelle nach Maß hat zwei Gelenkbolzen Verschlüsse. Wählen Sie zwischen den Bandbreiten 20 mm, 25 mm und 30 mm. Wählen Sie zwischen zwei Materialien der Schlauchschelle nach Maß aus: W2 (Band u. Verschluss 1.4016, Bolzen u. Schraube verzinkt) und W4 (komplett 1.4301). Die 2-teilige GBS Gelenkbolzenschellen mit einem Gelenkbolzen-Verschluss (T-Bolzen) für sehr massive und sichere Verbindungs- und Befestigungselemente wie beispielsweise in Filter- und Abfüllanlagen sowie in Rohrleitungssystemen, Saug- und Druckluftschläuchen oder ähnliches. Die Gelenkbolzenschelle ist jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren und demontieren. Der Vorteil der zweiteiligen Ausführung ist der größere Spannbereich und die flexiblere Montagemöglichkeit. Die Gummieinlage ist aus EPDM C-Profil. Die GBS Gelenkbolzenschellen mit einem sogenannten Gelenkbolzen-Verschluss (T-Bolzen) sind sehr massive und sichere Verbindungs- und Befestigungselemente wie z. B. in Filter- und Abfüllanlagen oder in Rohrleitungssystemen, Saug- und Druckluftschläuchen und vieles mehr. Eine Gelenkbolzenschelle jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren/demontieren.
Es handelt sich bei diesem Artikel um Sonderanfertigungen, diese sind vom Umtausch ausgeschlossen. Bitte beachten Sie:Der ausgewählte Durchmesser kann durch die Verstellmöglichkeit an der Schraube je nach Bandbreite verändert werden!Bandbreite 20 mm: +/- 5,0 mm Verstellbereich - Schraube M6Bandbreite 25 mm: +/- 8,0 mm Verstellbereich - Schraube M8Bandbreite 30 mm: +/- 10,0 mm Verstellbereich - Schraube M10 Schlauchschelle nach Maß Diese Schlauchschelle ist eine Maßanfertigung nach Ihren Vorgaben. Die Schlauchschelle nach Maß hat zwei Gelenkbolzen Verschlüsse. Wählen Sie zwischen den Bandbreiten 20 mm, 25 mm und 30 mm. Wählen Sie zwischen zwei Materialien der Schlauchschelle nach Maß aus: W2 (Band u. Verschluss 1.4016, Bolzen u. Schraube verzinkt) und W4 (komplett 1.4301). Die 2-teilige GBS Gelenkbolzenschellen mit einem Gelenkbolzen-Verschluss (T-Bolzen) für sehr massive und sichere Verbindungs- und Befestigungselemente wie beispielsweise in Filter- und Abfüllanlagen sowie in Rohrleitungssystemen, Saug- und Druckluftschläuchen oder ähnliches. Die Gelenkbolzenschelle ist jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren und demontieren. Der Vorteil der zweiteiligen Ausführung ist der größere Spannbereich und die flexiblere Montagemöglichkeit.
Es handelt sich bei diesem Artikel um Sonderanfertigungen, diese sind vom Umtausch ausgeschlossen. Bitte beachten Sie:Der ausgewählte Durchmesser kann durch die Verstellmöglichkeit an der Schraube je nach Bandbreite verändert werden!Bandbreite 20 mm: +/- 2,5 mm Verstellbereich - Schraube M6Bandbreite 25 mm: +/- 4,0 mm Verstellbereich - Schraube M8Bandbreite 30 mm: +/- 5,0 mm Verstellbereich - Schraube M10 Gelenkbolzenschelle nach Maß Bei dieser Schlauchschelle handelt es sich um eine Maßanfertigung. Sie können zwischen den Bandbreiten 20 mm, 25 mm und 30 mm wählen. Bei der Wahl des Materials haben Sie hier ebenfalls zwei Optionen. Sie können wählen zwischen W2 (Band u. Verschluss 1.4016, Bolzen u. Schraube verzinkt) und W4 (komplett 1.4301). Die GBS Gelenkbolzenschellen mit einem sogenannten Gelenkbolzen-Verschluss (T-Bolzen) sind sehr massive und sichere Verbindungs- und Befestigungselemente wie z. B. in Filter- und Abfüllanlagen oder in Rohrleitungssystemen, Saug- und Druckluftschläuchen und vieles mehr. Eine Gelenkbolzenschelle jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren/demontieren.
Es handelt sich bei diesem Artikel um Sonderanfertigungen, diese sind vom Umtausch ausgeschlossen. Bitte beachten Sie:Der Durchmesser kann durch die Verstellmöglichkeit an der Schraube je nach Bandbreite verändert werden!Bandbreite 20 mm: +/- 2,5 mm - Schraube M6Bandbreite 25 mm: +/- 4,0 mm - Schraube M8Bandbreite 30 mm: +/- 5,0 mm - Schraube M10 Gelenkbolzenschelle GBSPGU nach Maß | Edelstahl Schlauchschelle mit Gummi Bei dieser Schlauchschelle handelt es sich um eine Maßanfertigung. Sie können zwischen den Bandbreiten 20 mm, 25 mm und 30 mm wählen. Bei der Wahl des Materials haben Sie hier ebenfalls zwei Optionen. Sie können wählen zwischen W2 (Band u. Verschluss 1.4016, Bolzen u. Schraube verzinkt) und W4 (komplett 1.4301). Die Gummieinlage ist aus EPDM C-Profil. Die GBS Gelenkbolzenschellen mit einem sogenannten Gelenkbolzen-Verschluss (T-Bolzen) sind sehr massive und sichere Verbindungs- und Befestigungselemente wie z. B. in Filter- und Abfüllanlagen oder in Rohrleitungssystemen, Saug- und Druckluftschläuchen und vieles mehr. Eine Gelenkbolzenschelle jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren/demontieren.
Konsole K1 für Halterungsschellen Mit der Konsole Typ K1 / Halterung K1 (ähnlich NORMAFIX K1) können Sie aus einer Schlauchschelle in wenigen Arbeitsschritten eine Halterungsschelle machen. Kombinieren können Sie diese Halterung mit unseren Gelenkbolzenschellen, Schnellverschlussschellen, Maxi-Schellen oder HD-Schellen. Mit der Konsole K1 stehen Ihnen somit vorgefertigte Konsolen zur Verfügung, mit denen Sie auf einfachste Weise Halterungsschellen mit Konsolen nach Ihren Wünschen erstellen können. Wie gehe ich vor? Sie öffnen die Standardschelle und führen das Band durch die Konsolenschlitze – Fertig.
Gelenkbolzen Verschluss Der GBSP Gelenkbolzen Verschluss zum Anschweißen ist erhältlich in den Bandbreiten 20mm, 25mm und 30 mm. Beim Material des Gelenkbolzen Verschluss können Sie zudem zwischen W2 (Band und Gehäuse 1.4016, Schraube verzinkt) und W4 (1.4301) wählen. Die Bandbreite kann wie folgt gewählt werden: Bandbreite Schraube Klemmbereich 20 mm M6 +/- 2.5 mm 25 mm M8 +/- 4.0 mm 30 mm M10 +/- 5.0 mm
Gelenkbolzenschelle nach DIN 3017 Die NORMACLAMP® Gelenkbolzenschelle GBS nach DIN 3017 Teil 3 Form C1 steht für eine sichere und starke Befestigung von Rohren sowie glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden. Die Gelenkbolzenschelle nach DIN 3017 ist jederzeit wiederverwendbar und mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen einfach zu montieren. Diese Gelenkbolzenschelle ist vielfältig einsetztbar im Bereich Maschinenbau, Landwirtschaft, Automobilbau, Sanitär, Gartenbau, Haushalt oder Hobby.

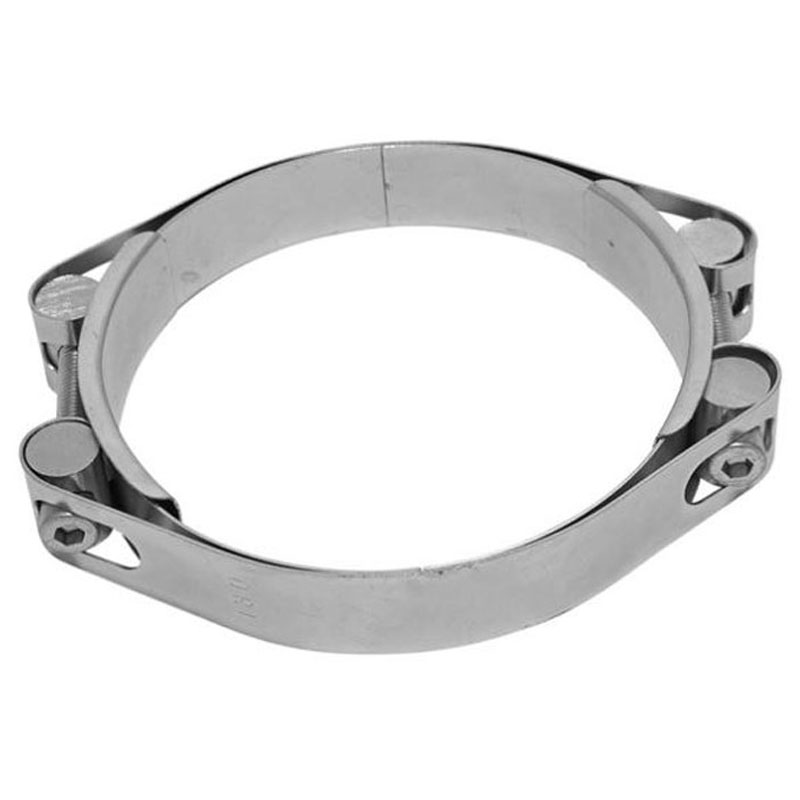

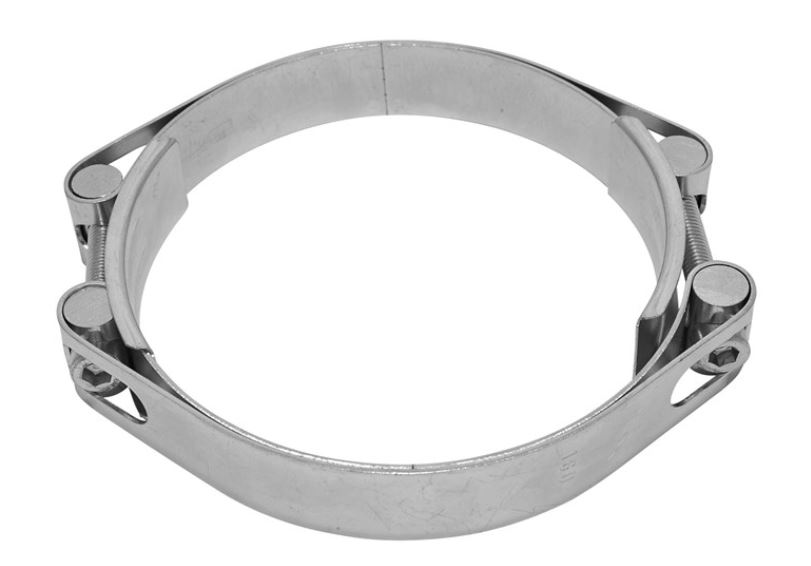

Die zweiteilige Gelenkbolzenschelle GBS Power-Clamps® Typ 25-1-2 ist mit einem doppelt gezogenen Band augestattet und besitzt eine Bandbreite von 25 mm. Sie ist erhältlich in verzinktem Stahl (W1) oder Edelstahl V4A (W5). Anzugsdrehmoment: max. 25 Nm
NORMACLAMP® Gelenkbolzenschellenach DIN 3017 Die NORMACLAMP® GBS Gelenkbolzenschelle nach DIN 3017 Teil 3 Form C1 steht für eine sichere und starke Befestigung von Rohren sowie glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden. Die NORMACLAMP® Gelenkbolzenschellenach DIN 3017 ist jederzeit wiederverwendbar und mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen einfach zu montieren. Diese Gelenkbolzenschelle findet ihren Einsatz im Maschinenbau, in der Landwirtschaft, im Automobilbau, im Sanitärbereich, im Gartenbau, im Haushalt oder beim Hobby. Empfohlenes Anzugsdrehmoment: 8 Nm Bruchdrehmoment (minimal): 15 Nm Bitte Beachten Sie: Die Spannbereiche 17-19, 19-21, 21-23 und 23-25 mm sind fertigungsbedingt in allen Werkstoffen nicht mechanisch eingehängt, sondern punktgeschweißt und mit Vollbolzen.

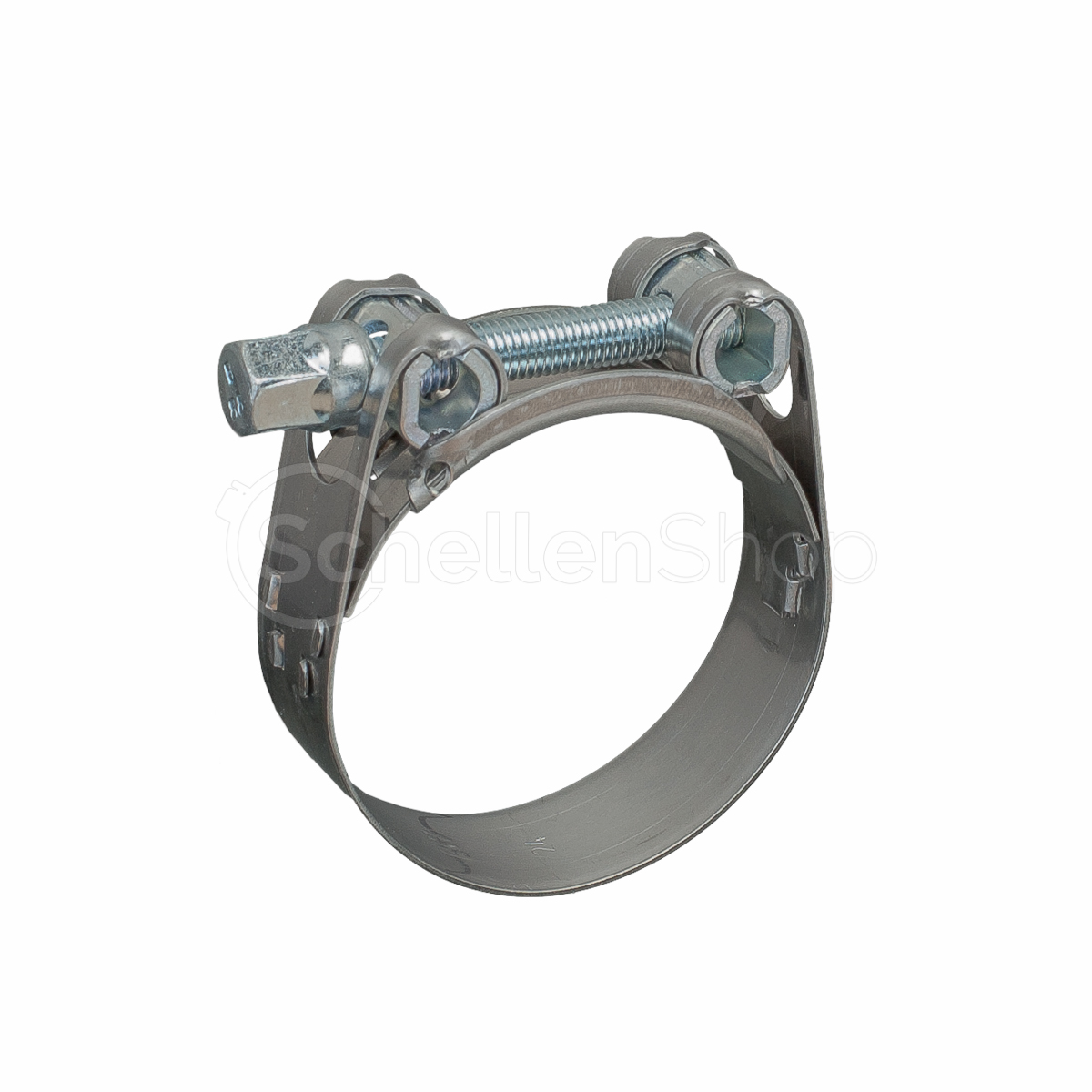

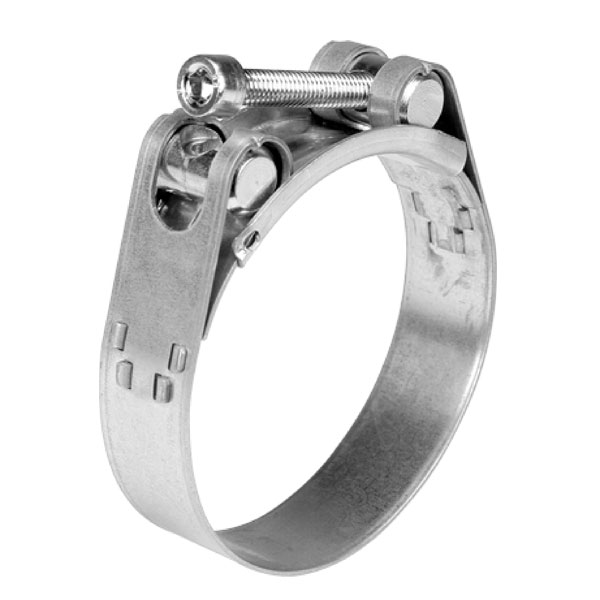

NORMA Gelenkbolzenschelle GBS M mit QRC Verschluss GBS M QRC mit Schnellverschluss kommt vorrangig bei Anwendungen zum Einsatz, bei denen die Schelle strenge Anforderungen erfüllen muss. Verwendet wird die Gelenkbolzenschelle GBS M mit QRC-Verschluss um dickwandige (harte) Saug- und Druckluftschläuchen zu befestigen. In Nutz- und Sonderfahrzeuge werden diese Schlauchschelle oft verbaut, da die Gelenkbolzenschelle außergewöhnlich hohen Bandzugkräften standhält. Die GBS-Schellen mit Schnellverschluss lassen sich zudem äußerst einfach installieren und wieder öffnen.
DIN 3017 Gelenkbolzenschelle Die NORMACLAMP® GBS Gelenkbolzenschelle nach DIN 3017 Teil 3 Form C1 steht für eine sichere und robuste Befestigung von Rohren sowie glattwandigen Druck- und Saugluftschläuchen mit erhöhten Härtegraden. DIN 3017 Gelenkbolzenschellen sind jederzeit wiederverwendbar und mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen einfach zu montieren. Diese Gelenkbolzschelle ist vielfältig einsetztbar. Folgende Einsatzbereiche meistert die Gelenkbolzenschelle sehr professionell: Maschinenbau, Landwirtschaft, Automobilbau, Sanitär, Gartenbau, Haushalt oder Hobby. Die DIN 3017 Gelenkbolzenschelle ist für Spannbereiche von 43 mm bis 68 mm ausgelegt.

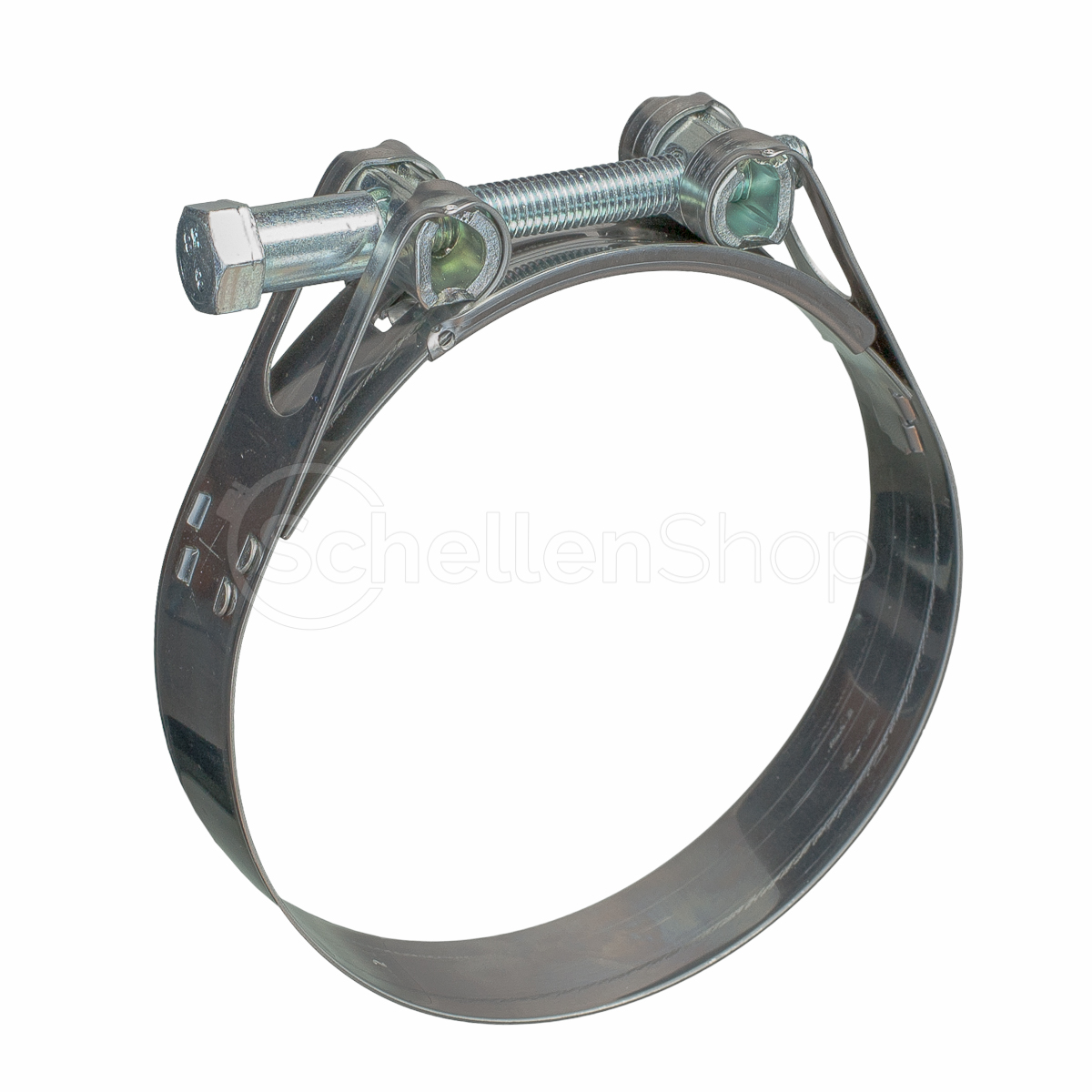

DIN 3017 NORMACLAMP® Gelenkbolzenschelle Die DIN 3017 NORMACLAMP® Gelenkbolzenschelle Teil 3 Form C1 steht für eine starke und sichere Befestigung von Rohren sowie glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden. Die DIN 3017 NORMACLAMP® Gelenkbolzenschelle zeichnet sich durch die Wiederverwendbarkeit aus. Mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen ist die DIN 3017 NORMACLAMP® Gelenkbolzenschelle einfach zu montieren. Diese Gelenkbolzenschelle ist sehr vielfältig einsetztbar. Der Spannbereich ist von 130 mm bis 252 mm in Abstufungen wählbar.
Gelenkbandschelle / Speicherschelle mit Gummierung und Konsole K1 Diese Gelenkbandschelle (auch Speicherschelle) mit gummierter Einlage und passender Konsole K1 eignet sich zur sicheren, vibrationsdämpfenden Befestigung von zylindrischen Bauteilen – zum Beispiel Hydrospeichern, Druckbehältern oder Leitungen. Sie verbindet hohe Haltekraft mit schonender Lagerung der Oberfläche und ermöglicht eine stabile Montage an Wänden, Gestellen oder Maschinenrahmen. Technische HinweiseBitte wählen Sie den Spannbereich passend zum Außendurchmesser des Bauteils.Breite des Schellenbandes variiert je nach Größe:52-56 bis 82-87: Bandbreite 20mm90-97 bis 216-224: Bandbreite 25mm219-232 bis 482-492: Bandbreite 30mmGröße der Konsole variiert je nach Schellengröße: (Siehe Bild 2: Maßtabelle der Konsole)52-56: Größe 056-63 bis 74-79: Größe 179-85 bis 92-95: Größe 290-97 bis 114-123: Größe 3123-133 bis 133-143: Größe 4143-155 bis 162-169: Größe 5167-179: Größe 6180-188 bis 208-215: Größe 7216-224: Größe 8219-232 bis 245-258: Größe 9258-271 bis 284-297: Größe 10300-311 bis 324-337: Größe 11338-351 bis 377-387: Größe 12391-402 bis 427-437: Größe 13438-448 bis 482-492: Größe 14 Merkmale & Vorteile Gelenkband-Ausführung für weite Spannbereiche und passgenaue Fixierung. Gummierung zur Schwingungs- und Geräuschdämpfung sowie zum Schutz der Oberfläche. Konsole K1 zur schnellen, stabilen Montage auf geeigneten Untergründen. Geeignet als Speicherschelle, z. B. für Hydrospeicher in hydraulischen Anlagen. Robuste Ausführung für Industrie, Anlagenbau und Wartung. Typische Anwendungen Montage von Hydrospeichern / Druckspeichern (zylindrische Behälter). Befestigung von Rohren, Zylindern, Leitungen oder Aggregaten mit runder Außenkontur. Vibrationsdämpfende Lagerung an Maschinen, Gestellen und Trägern.
Gelenkbolzenschelle Power-Clamps® Die zweiteilige Gelenkbolzenschelle GBS Power-Clamps® Typ 20-1-2 ist mit einem doppelt gezogenen Band augestattet und besitzt eine Bandbreite von 20 mm. Sie ist erhältlich in verzinktem Stahl (W1) oder Edelstahl V4A (W5). Der Spannbereich der Gelenkbolzenschelle Power-Clamps® ist von 32 mm bis 160 mm in Abstufungen auswählbar.
Die Gelenkbolzenschelle GBS mit gelb-verzinkten (chromatierten) nach DIN 3017 für eine sichere und starke Befestigung von glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden. Diese Schelle ist vielfältig einsetzbar im Bereich Maschinenbau, Landwirtschaft, Automobilbau, Sanitär, Gartenbau, Haushalt oder Hobby.

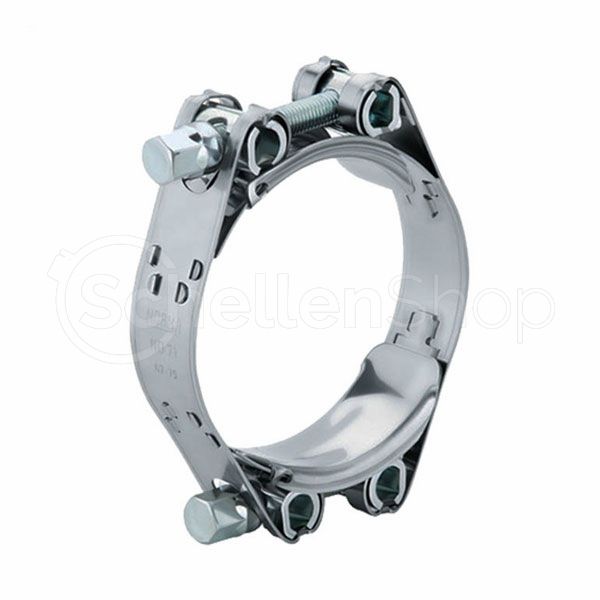

Schlauchschelle mit Gelenkbolzenverschluss nach DIN 3017 Die zweiteilige Gelenkbolzenschelle GBS-M ist ausgelegt für Anwendungen mit hoher Belastung. Beispielsweise das Befestigen vom Saugschlauch und Druckschlauch mit hoher Shorehärte oder Kunststoff- / Stahleinlagen. Diese hochwertige und stabile Schlauchschelle mit Gelenkbolzenverschluss ist ideal geeignet für den Nutzfahrzeugbau, die Industrie, für Baumaschinen, die Landwirtschaft oder den Bergbau. Die verbauten Hohlbolzen reduzieren die Belastung der Schraube und des Bands. Die Folge ist eine erhöhte Lebensdauer und Haltbarkeit der Schlauchschelle selbst. Die 2-teilige Ausführung der GBS-M hat eine noch höhere Spannkraft als die einteilige Gelenkbolzenschelle und ist ebenso in größeren Spannbereichen erhältlich.
** Abverkauf-Artikel erhältlich nur solange der Vorrat reicht! ** Die Gelenkbolzenschelle GBS aus gelb-verzinkten (chromatierten) Stahl nach DIN 3017 für eine sichere und starke Befestigung von glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden.
