PMC-Serie
Die 1/8“-Nennweite PMC-Serie umfasst eine Vielzahl von Standardanwendungen. Die PMC wird durch die Colder-Entriegelungstaste leichter bedienbar gemacht als Messingkupplungen. Eine einfache Handhabung und Montage machen die PMC-Serie zur ersten Wahl, da sie mit einer Hand verbunden und getrennt werden kann.
Eine Vielzahl von Anschlussmöglichkeiten und Konfigurationen ermöglicht eine hohe Flexibilität dieser Produktserie. Sie kann mit den Metallkupplungen der MC- und PMC12-Serie aus Polypropylen verwendet werden. Kupplungen, die die Anforderungen der NSF-Norm erfüllen, sind ebenfalls verfügbar.
Gasprüfgeräte, medizinische Geräte, Chemikalienanalysegeräte, optische Prüfgeräte, Tintenstrahldrucker und Teppichreiniger sind potenzielle Einsatzgebiete.
Technische Eigenschaften:
- Betriebsdruck: Vakuum bis 8,3 bar (120 psi)
- Betriebstemperatur: -40°C bis 82°C / -40°F bis 180°F
- Hauptkomponenten und Ventil: Acetal
- Ventilfeder: Edelstahl 316
- O-Ringe Buna-N
Anwendungsbereiche:
- Gasprüfanlage
- Medizinische Geräte
- Analysegeräte für Chemikalien
- Optische Prüfgeräte
- Tintenstrahldrucker
- Teppichreiniger
CPC Kupplung mit Klemmringverschraubung und Absperrventil Die Kupplung PMCD12M42 mit einer Klemmringverschraubung (4,0 mm Außendurchmesser und 2,0 mm Innendurchmesser). Die PMCD12M42 besitzt ein Absperrventil. Das Material der Kupplung ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.
CPC Kupplung mit 10-32 UNF Gewinde Die Kupplung PMC191032 mit einem 10-32 UNF Gewinde. Die PMCD191032 besitzt keinAbsperrventil. Das Material der Kupplung ist Acetal. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 7,9 mm. Sie können diesen Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.

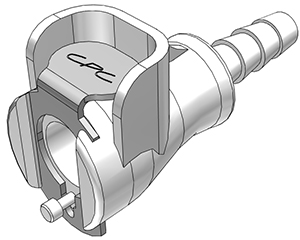

Die Kupplung PMCD1703 mit eine Schlauchanschluss für 4,8 mm Innendurchmesser. Die PMCD1703 besitzt ein Absperrventil. Das Material der Kupplung ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren

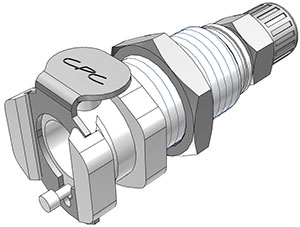

CPC Kupplung mit 5/32" Klemmringverschraubung Die Kupplung PMCD12025 mit einer Klemmringverschraubung (4,0 mm Außendurchmesser und 2,5 mm Innendurchmesser). Die PMCD12025 besitzt ein Absperrventil, jedoch eine Überwurfmutter zur Plattenmontage. Das Material der Kupplung ist Acetal. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC-Serie kombinieren.

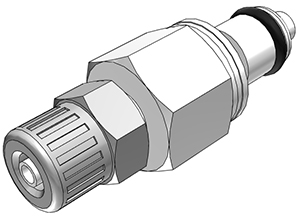

Der Stecker PMCD20025 mit einer Klemmringverschraubung (4,0 mm Außendurchmesser und 2,5 mm Innendurchmesser). Der PMC20025 besitzt ein Absperrventil. Das Material des Steckers ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.

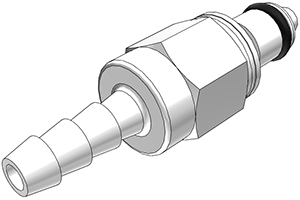

Der Stecker PMCD2203 mit eine Schlauchanschluss für 4,8 mm Innendurchmesser. Der PMCD2203 besitzt ein Absperrventil. Das Material des Steckers ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
EPDM-Dichtung O-Ring für PMC, PMC12 und MC Ersatz-Dichtung aus EPDM für CPC Stecker der Serien PMC, PMC12 und MC.

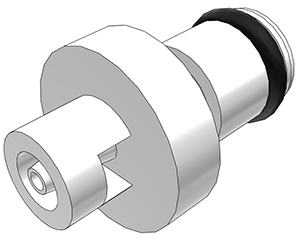

CPC Kupplung Stecker mit 1,6 mm Schlauchanschluss Der Stecker PMC2201 mit eine Schlauchanschluss für 1,6 mm Innendurchmesser. Der PMC2201 besitzt kein Absperrventil. Das Material des Steckers ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.

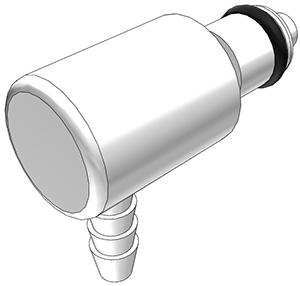

Der Stecker PMCD2302 mit eine Schlauchanschluss für 3,2 mm Innendurchmesser. Der PMCD2302 besitzt ein Absperrventil. Das Material des Steckers ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
CPC Kupplung mit Klemmringverschraubung Die Kupplung PMCD13M42 mit einer Klemmringverschraubung (4,0 mm Außendurchmesser und 2,0 mm Innendurchmesser). Der PMCD13M42 besitzt ein Absperrventil. Das Material des Steckers ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
Die Kupplung PMCD1002 mit einem 1/8" NPT Außengewinde. Die PMCD1002 besitzt ein Absperrventil. Das Material der Kupplung ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zum Stecker hat ein Maß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.

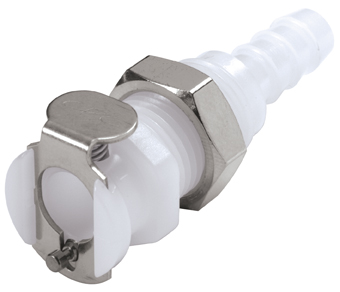

CPC Kupplung mit 6,4 mm Schlauchanschluss zur Plattenmontage Die Kupplung PMC1604 mit eine Schlauchanschluss für 6,4 mm Innendurchmesser. Die PMC1604 besitzt kein Absperrventil, ist jedoch mit einer Überwurfmutter zur Plattenmontage ausgestattet. Das Material der Kupplung ist Acetal. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.

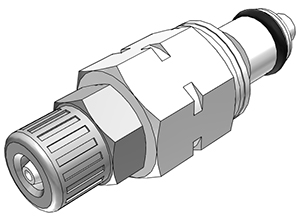

CPC Kupplung Stecker und Schlauchkupplung Der CPC Kupplung Stecker PMCD20M42 mit einer Klemmringverschraubung (4,0 mm Außendurchmesser und 2,0 mm Innendurchmesser). Der PMC20M42 besitzt ein Absperrventil. Das Material des Steckers ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.

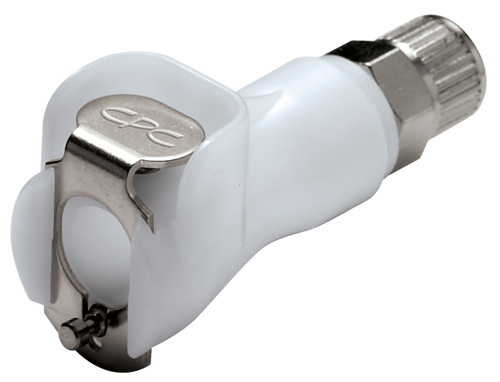

CPC Kupplung mit 4 mm AD und 2 mm ID Klemmringverschraubung Die Kupplung PMC13M42 mit einer Klemmringverschraubung (4,0 mm Außendurchmesser und 2,0 mm Innendurchmesser). Die PMC13M42 besitzt kein Absperrventil. Das Material der Kupplung ist Acetal. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.

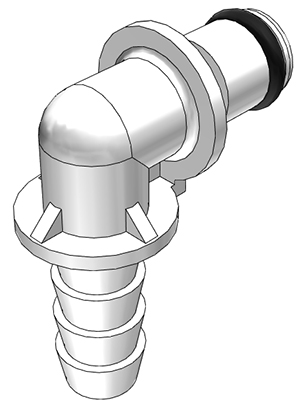

CPC Kupplung Stecker mit 6,4 mm Schlauchanschluss in 90° Der Stecker PMC2304 mit eine Schlauchanschluss für 6,4 mm Innendurchmesser. Der PMC2304 besitzt kein Absperrventil. Das Material des Steckers ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
Staubkappe für CPC Stecker der PMC-, PMC12- und MC-Serie Staubkappe für CPC Stecker der PMC-, PMC12- und MC-Serie. Mit dieser Staubschutzkappe für CPC Stecker schützen Sie Winkelstecker und CPC-Stecker vor Schmutz und Staub.
Plattenmontage Mutter für PMC, PMC12 und MC aus Edelstahl Plattenmontage Mutter für CPC Kupplung und CPC-Stecker der Serien PMC, PMC12 und MC.

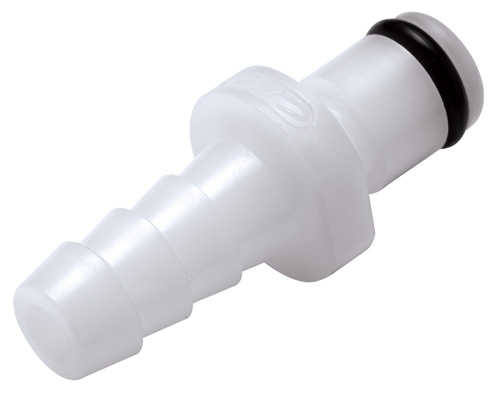

Der Stecker PMC2204 mit eine Schlauchanschluss für 6,4 mm Innendurchmesser. Der PMC2204 besitzt kein Absperrventil. Das Material des Steckers ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
CPC Kupplung mit 6,4 mm Schlauchanschluss zur Plattenmontage Die Kupplung PMCD1604 mit eine Schlauchanschluss für 6,4 mm Innendurchmesser. Die PMCD1604 besitzt ein Absperrventil, ist jedoch mit einer Überwurfmutter zur Plattenmontage ausgestattet. Das Material der Kupplung ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.
CPC Kupplung Stecker mit 10-32 UNF Innengewinde Der Stecker PMCD281032 mit einem UNF 10-32 Gewinde. Der PMCD281032 besitzt ein Absperrventil. Das Material des Steckers ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
CPC Kupplung Stecker mit Klemmringverschraubung und EPDM Dichtung Die PMC-Kupplung mit 1/8" Nennweite deckt eine Bandbreite von Standard-Anwendungen ab. Mit der Coulder-Entriegelungstaste ist die PMC einfacher zu bedienen als Messingkupplungen. Die PMC ist einfach in Handhabung und Montage. Mögliche Anwendungsbereiche sind Gasprüfanlagen, medizinische Geräte, Analysegeräte für Chemikalien, optische Prüfgeräte, Tintenstrahldrucker und Teppichreiniger. Vorteile von CPC Kupplung: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert
CPC Kupplung mit 1,6 mm Schlauchanschluss Die CPC Kupplung PMC1701 mit einem Schlauchanschluss für 1,6 mm Innendurchmesser. Die PMC1701 besitzt kein Absperrventil. Das Material der Kupplung ist Acetal. Das Verbindungsstück zum CPC Stecker, hat ein Innenmaß von ≈ 7,9 mm. Sie können diese CPC Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.

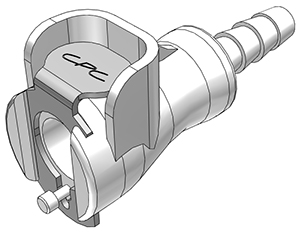

Die Kupplung PMC1703 mit eine Schlauchanschluss für 4,8 mm Innendurchmesser. Die PMC1703 besitzt kein Absperrventil. Das Material der Kupplung ist Acetal. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren

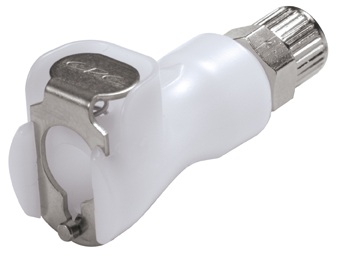

CPC Kupplung mit Klemmringverschraubung ohne Absperrventil Die Kupplung PMC13025 mit einer Klemmringverschraubung (4,0 mm Außendurchmesser und 2,5 mm Innendurchmesser). Die PMC13025 besitzt kein Absperrventil. Das Material der Kupplung ist Acetal. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.
