Gelenkbolzenschellen mit Gummierung | Verzinkte & Edelstahlvarianten | DIN 3017
NORMACLAMP® Gelenkbolzenschellen mit Gummierung sind eine verbesserte Lösung für anspruchsvolle Verbindungsaufgaben, die eine zusätzliche Schutzbeschichtung erfordern. Diese Schellen sind besonders gut geeignet, um Saug- und Druckluftschläuche sicher anzubringen und zu versiegeln, vor allem solche mit hoher Shore-Härte oder Verstärkungen aus Stahl oder Kunststoff. Die Leistung wird durch die Einbindung einer speziellen Schraube mit Distanzröhrchen erheblich gesteigert. Eine Zylinderschraube mit Innensechskant in der W5-Ausführung erhöht die Wirksamkeit und Sicherheit.
Einsatzgebiete für Gelenkbolzenschellen mit Gummierung im Bereich des Fahrzeugbaus und der Spezialfahrzeuge
Gelenkbolzenschellen mit Gummierung zeichnen sich im Fahrzeug- und Spezialfahrzeugbau durch ihre Fähigkeit aus, ungewöhnlich hohe Bandzugkräfte auszuhalten. Es ist unkompliziert, diese Schellen mit den üblichen Werkzeugen zu montieren, sei es manuell, pneumatisch oder elektrisch. Die Gummierung schützt die Schläuche zusätzlich dadurch, dass sie die Reibung reduziert und eine gleichmäßige Druckverteilung sicherstellt. Die erhöhten Bandschlaufen der Schellen ermöglichen eine sichere Übertragung wesentlich höherer Drehmomente. Durch die zweiteilige Bauweise werden Schweißpunkte vermieden, wodurch das Risiko von Kontaktkorrosion beseitigt wird. Die Schellen sind mit einer neuartigen Brücke ausgestattet, die den Schlauch schützt. Das Banddesign mit abgerundeten Kanten bietet einen effektiven Schutz vor Schäden und Verletzungen. Diese Schellen sind aufgrund ihres bemerkenswerten Bruchdrehmoments und ihrer bemerkenswerten Bandzugkräfte eine unverzichtbare Option für Anwendungen, die eine hohe Zuverlässigkeit brauchen.

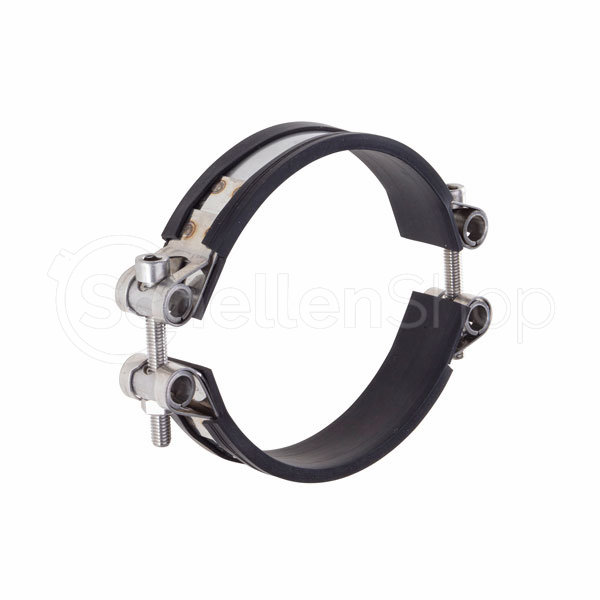

Es handelt sich bei diesem Artikel um Sonderanfertigungen, diese sind vom Umtausch ausgeschlossen. Bitte beachten Sie:Der Durchmesser kann durch die Verstellmöglichkeit an der Schraube je nach Bandbreite verändert werden!Bandbreite 20 mm: +/- 5,0 mm - Schraube M6Bandbreite 25 mm: +/- 8,0 mm - Schraube M8Bandbreite 30 mm: +/- 10,0 mm - Schraube M10 Zweiteilige Gelenkbolzenschelle GBSPGU nach Maß | Edelstahl Schlauchschelle mit Gummieinlage Diese Schlauchschelle ist eine Maßanfertigung nach Ihren Vorgaben. Die Schlauchschelle nach Maß hat zwei Gelenkbolzen Verschlüsse. Wählen Sie zwischen den Bandbreiten 20 mm, 25 mm und 30 mm. Wählen Sie zwischen zwei Materialien der Schlauchschelle nach Maß aus: W2 (Band u. Verschluss 1.4016, Bolzen u. Schraube verzinkt) und W4 (komplett 1.4301). Die 2-teilige GBS Gelenkbolzenschellen mit einem Gelenkbolzen-Verschluss (T-Bolzen) für sehr massive und sichere Verbindungs- und Befestigungselemente wie beispielsweise in Filter- und Abfüllanlagen sowie in Rohrleitungssystemen, Saug- und Druckluftschläuchen oder ähnliches. Die Gelenkbolzenschelle ist jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren und demontieren. Der Vorteil der zweiteiligen Ausführung ist der größere Spannbereich und die flexiblere Montagemöglichkeit. Die Gummieinlage ist aus EPDM C-Profil. Die GBS Gelenkbolzenschellen mit einem sogenannten Gelenkbolzen-Verschluss (T-Bolzen) sind sehr massive und sichere Verbindungs- und Befestigungselemente wie z. B. in Filter- und Abfüllanlagen oder in Rohrleitungssystemen, Saug- und Druckluftschläuchen und vieles mehr. Eine Gelenkbolzenschelle jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren/demontieren.

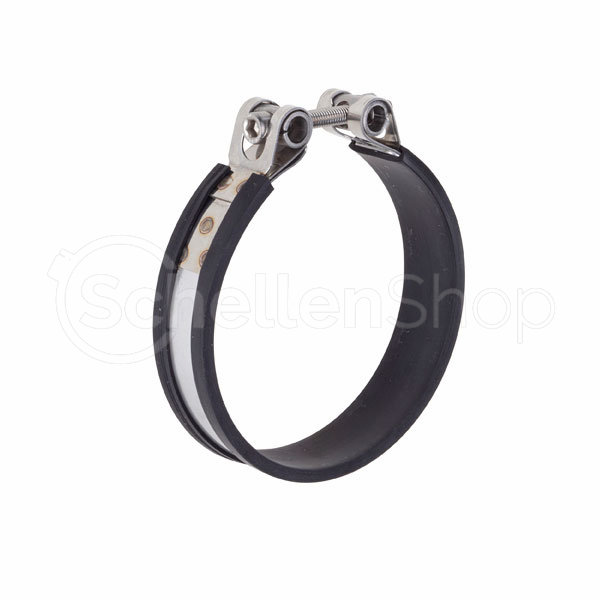

Es handelt sich bei diesem Artikel um Sonderanfertigungen, diese sind vom Umtausch ausgeschlossen. Bitte beachten Sie:Der Durchmesser kann durch die Verstellmöglichkeit an der Schraube je nach Bandbreite verändert werden!Bandbreite 20 mm: +/- 2,5 mm - Schraube M6Bandbreite 25 mm: +/- 4,0 mm - Schraube M8Bandbreite 30 mm: +/- 5,0 mm - Schraube M10 Gelenkbolzenschelle GBSPGU nach Maß | Edelstahl Schlauchschelle mit Gummi Bei dieser Schlauchschelle handelt es sich um eine Maßanfertigung. Sie können zwischen den Bandbreiten 20 mm, 25 mm und 30 mm wählen. Bei der Wahl des Materials haben Sie hier ebenfalls zwei Optionen. Sie können wählen zwischen W2 (Band u. Verschluss 1.4016, Bolzen u. Schraube verzinkt) und W4 (komplett 1.4301). Die Gummieinlage ist aus EPDM C-Profil. Die GBS Gelenkbolzenschellen mit einem sogenannten Gelenkbolzen-Verschluss (T-Bolzen) sind sehr massive und sichere Verbindungs- und Befestigungselemente wie z. B. in Filter- und Abfüllanlagen oder in Rohrleitungssystemen, Saug- und Druckluftschläuchen und vieles mehr. Eine Gelenkbolzenschelle jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren/demontieren.

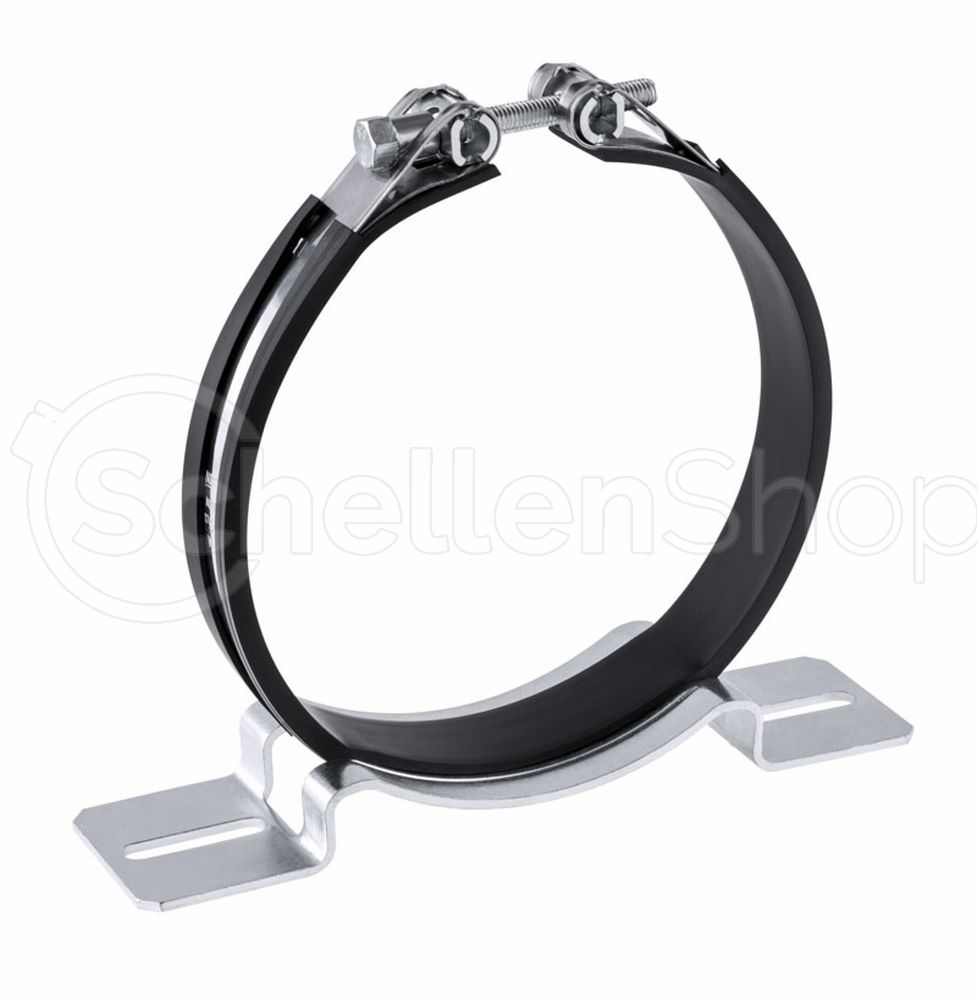

Gelenkbandschelle / Speicherschelle mit Gummierung und Konsole K1 Diese Gelenkbandschelle (auch Speicherschelle) mit gummierter Einlage und passender Konsole K1 eignet sich zur sicheren, vibrationsdämpfenden Befestigung von zylindrischen Bauteilen – zum Beispiel Hydrospeichern, Druckbehältern oder Leitungen. Sie verbindet hohe Haltekraft mit schonender Lagerung der Oberfläche und ermöglicht eine stabile Montage an Wänden, Gestellen oder Maschinenrahmen. Technische HinweiseBitte wählen Sie den Spannbereich passend zum Außendurchmesser des Bauteils.Breite des Schellenbandes variiert je nach Größe:52-56 bis 82-87: Bandbreite 20mm90-97 bis 216-224: Bandbreite 25mm219-232 bis 482-492: Bandbreite 30mmGröße der Konsole variiert je nach Schellengröße: (Siehe Bild 2: Maßtabelle der Konsole)52-56: Größe 056-63 bis 74-79: Größe 179-85 bis 92-95: Größe 290-97 bis 114-123: Größe 3123-133 bis 133-143: Größe 4143-155 bis 162-169: Größe 5167-179: Größe 6180-188 bis 208-215: Größe 7216-224: Größe 8219-232 bis 245-258: Größe 9258-271 bis 284-297: Größe 10300-311 bis 324-337: Größe 11338-351 bis 377-387: Größe 12391-402 bis 427-437: Größe 13438-448 bis 482-492: Größe 14 Merkmale & Vorteile Gelenkband-Ausführung für weite Spannbereiche und passgenaue Fixierung. Gummierung zur Schwingungs- und Geräuschdämpfung sowie zum Schutz der Oberfläche. Konsole K1 zur schnellen, stabilen Montage auf geeigneten Untergründen. Geeignet als Speicherschelle, z. B. für Hydrospeicher in hydraulischen Anlagen. Robuste Ausführung für Industrie, Anlagenbau und Wartung. Typische Anwendungen Montage von Hydrospeichern / Druckspeichern (zylindrische Behälter). Befestigung von Rohren, Zylindern, Leitungen oder Aggregaten mit runder Außenkontur. Vibrationsdämpfende Lagerung an Maschinen, Gestellen und Trägern.
