Spannringsysteme
Hier sind zwei hochwertige Produzenten von Spannringsystemen zu finden. Einer davon ist das JACOB Spannringsystem und ein anderer deutscher Produzent.
Das JACOB Spannringsystem bietet dem Rohrsystem aufgrund seiner hochwertigen Bauweise eine hohe Stabilität und Dichtheit. Es ist auch sehr leicht zu montieren. In Verbindung mit den JACOB Bördeldichtringen wurden beide Spannringe getestet. Die Luftverluste pro Verbindung, die bei einem Differenzdruck von 0,5 bar gemessen werden – etwa bei DN 300 mm – sind deutlich niedriger als die in der DIN EN 12237, Dichtheitsklasse D vorgeschriebenen Werte.
Spannringsystem mit Bördeldichtring
Anwendungsbereich: Bei einer geeigneten Konfiguration ist unser Spannringsystem mit Bördeldichtring bis zu DN 300 mm kondensatdicht und kann daher beispielsweise zur Ölnebelabsaugung bestens geeignet sein. Im Allgemeinen sind unsere Spannringverbindungen mit Bördeldichtring für die Förderung von Schüttgütern sowie in lufttechnischen Anlagen bei Überdrücken von bis zu 50.000 Pa (500 mbar, 5.000 mm WS) geeignet. Unterdruckanwendungen können auf Anfrage, abhängig von der Produktauswahl, erfolgen.

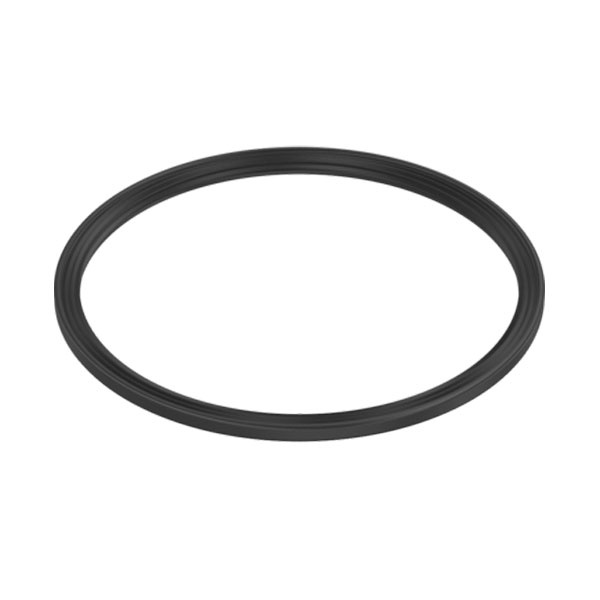

Bördeldichtring Der Bördeldichtring aus Keltan / APTK / EPDM für einen 6mm hohen Bördelrand. Je nach Rohrwandstärke liefern wir den Bördeldichtring in 1mm, 2mm oder 3mm Ausführung für alle gängigen Rohrdurchmesser. Die Spannringe für die Verwendung mit Bördeldichtringen besitzen jeweils nur ein Spannringprofil für alle drei Rohrwandstärken von 1, 2 und 3 mm und sind leistungsfähiger als herkömmliche Spannringe. Sie weisen erhöhte Staub- und Luftdichtigkeit. Der EPDM-Bördeldichtring ist gut geeignet für Wasser, Wasserdampf, Aceton, Ammoniak, Laugen, Methyläthylketon, Ozon, viele Säuren Lebensmittel (nicht leitfähig und gute Alterungs- und Witterungsbeständigkeit). Jedoch nicht geeignet für mineralische Öle, Fette, Treibstoffe, Heptan, Pentan, Toluol, Chlorkohlenwasserstoffe. Temperaturbereich: -40°C bis +150°C

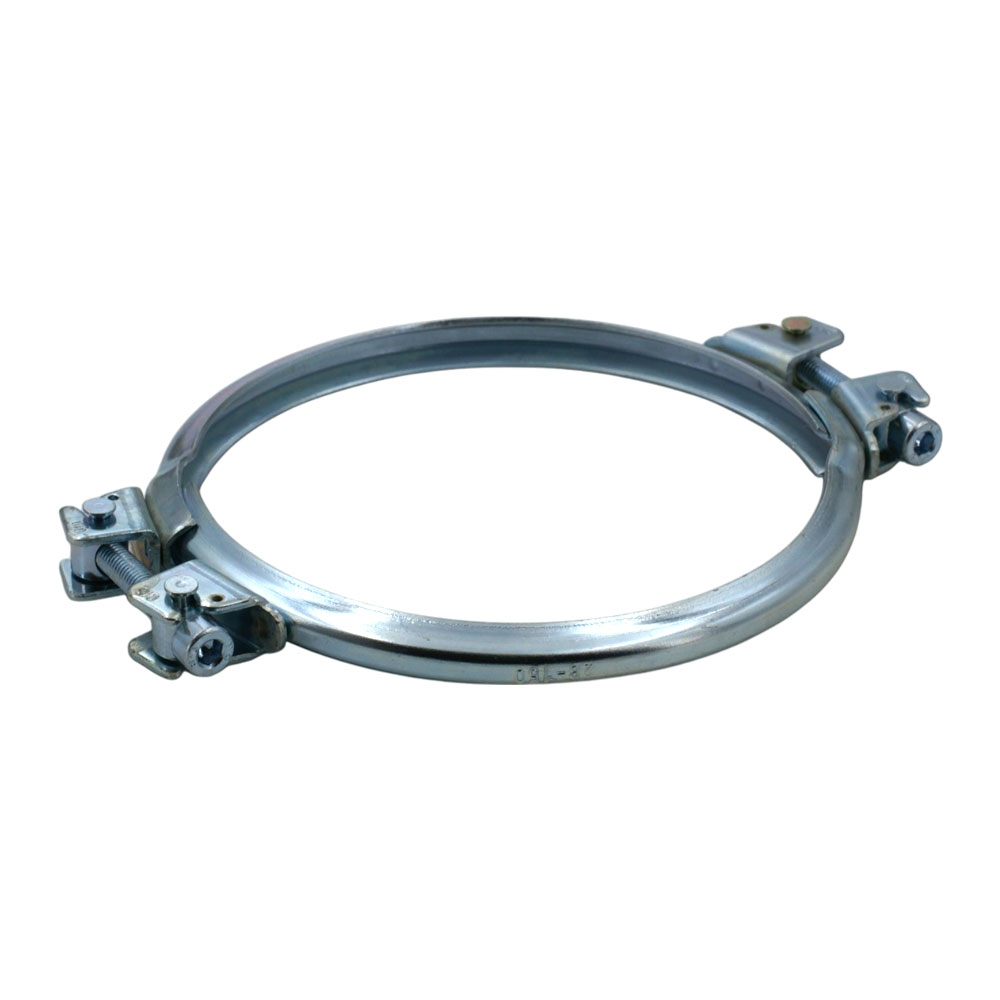

Zweiteiliger Spannring ohne Dichtmasse | Alternative zum JACOB-Spannring Der zweiteilige Spannring zur Verwendung mit einem Bördeldichtring gilt als Allrounder im Bereich Rohrleitungsbau. Er zweiteilige Spannring ist universell einsetzbar und kann durch seine spezielle Drehgelenkverschlusstechnik selbst an schwer zugänglichen Stellen leicht montiert werden. Dieser zweiteilige Spannring ist in den Durchmessern von 80 - 630 mm erhältlich, zudem leckagefrei und bis zu 3 bar explosionsdruckstoßfest. Nicht zuletzt kann der zweiteilige Spannring dank seines besonderen, gelb verzinkten, Drehteils mehrfach, schnell und einfach, geöffnet und verschlossen werden, ohne dass die Schraube bei der Montage verloren gehen kann. Der zweiteilige Spannring zur Verwendung mit Bördeldichtring wird mit einem Profil hergestellt. Je nach Rohrbau werden unterschiedlich dicke Bördeldichtringe für die Verbindung von 1mm, 2mm und 3mm Rohrwandstärken in Kombination mit dem Spannring eingesetzt. Das Spannringprofil ist dabei immer gleich.
Bördeldichtring - Perbunan Dichtung Der Bördeldichtring aus NBR (Perbunan) für einen 6mm hohen Bördelrand. Je nach Rohrwandstärke liefern wir die Dichtung in 1mm, 2mm oder 3mm Ausführung für alle gängigen Rohrdurchmesser. Die Spannringe für die Verwendung mit Bördeldichtringen besitzen jeweils nur ein Spannringprofil für alle drei Rohrwandstärken von 1, 2 und 3 mm und sind leistungsfähiger als herkömmliche Spannringe. Sie weisen erhöhte Staub- und Luftdichtigkeit. Die Perbunan Dichtung und Bördeldichtring ist gut geeignet für Chlorkohlenwasserstoff, Heptan, Pentan, Ammoniak, organische u. mineralische Öle, Fette und Lebensmittel. Jedoch nicht geeignet für Aceton, Bewitterung, Methyläthylketon, Ozon und Säuren. Temperaturbereich: -40°C bis +130°C

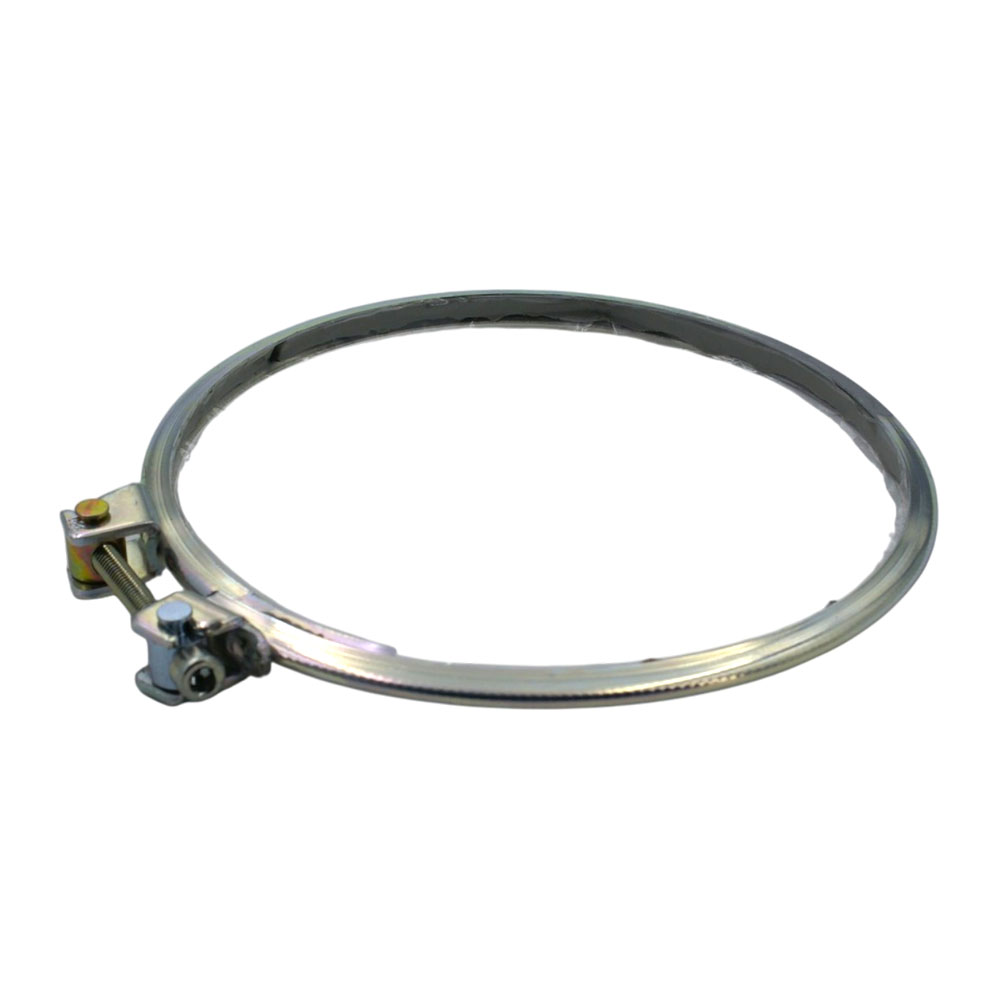

Einteiliger Spannring inkl. Dichtung Der einteilige Spannring mit einer integrierten grauen Dichteinlage aus Egobon (Butylkautschuk) ist eine klassischer und preisgünstiger Rohrverbindrt für den leichten 1mm Rohrbau. Dieser Spannring / Profilschelle wird nur mit einem Profil für den 1mm Rohrbau hergestellt. Das Profil ist speziell nur für die 1mm Rohrwandstärke geeignet. Die einheitliche Dichtungseinlage ist bereits im Profil enthalten und kann bei der Montage im Spannring verbleiben.

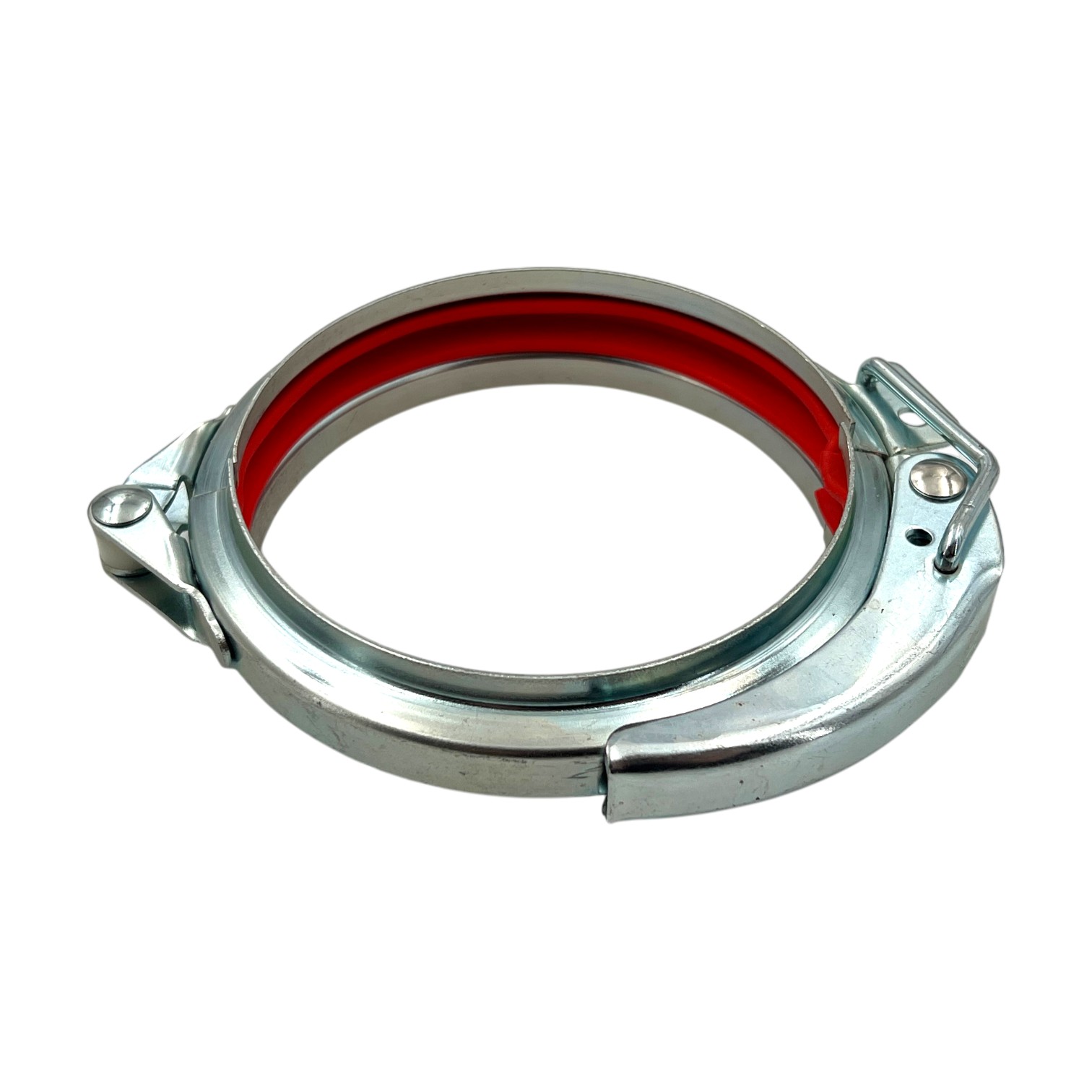

Schnellverschluss Spannring Typ "B" | Verzinkt, PVC-Dichtung (rot) bis +80°C Verbinden Sie Ihre Lüftungsrohre sicher, luftdicht und in Sekundenschnelle: Der Schnellverschluss Spannring Typ "B" ist die professionelle Lösung für Rohrsysteme mit Bördelrand (Flansch). Er eignet sich ideal für anspruchsvolle Anwendungen in den Bereichen Absaugung, Abluft und Zuluft. Effiziente Montage dank Schnellverschluss & Gelenk Zeit ist Geld – besonders bei der Montage von langen Lüftungsstrecken. Dieser Spannring ist mit einem praktischen Gelenk zum Aufklappen ausgestattet. Sie können die Schelle einfach um die aneinandergelegten Bördelränder der Rohre legen und mit dem Schnellverschlusshebel mit nur einem Handgriff dauerhaft arretieren. Werkzeug wird für die Standardgrößen nicht benötigt! Luftdicht & temperaturbeständig bis +80°C Um Strömungsverluste und Leckagen im Lüftungssystem zu verhindern, verfügt der Spannring über eine fest integrierte, rote PVC-Dichtung. Diese umschließt den Bördelrand passgenau und sorgt für eine zuverlässige Abdichtung der Rohrverbindung. Ein entscheidender Vorteil für industrielle Anwendungen: Das System bietet eine Temperaturbeständigkeit von bis zu +80°C, wodurch es problemlos für den Transport von warmer Abluft oder beheizter Zuluft eingesetzt werden kann. ⚠️ Wichtiger Konstruktions-Hinweis ab Größe 450: Bitte beachten Sie, dass bei sehr großen Rohrdurchmessern enorme Kräfte wirken. Daher sind die Größen 450, 500 und 600 nicht mit einem Spannhebel ausgestattet. Bei diesen Nennweiten erfolgt der Verschluss aus Stabilitätsgründen sicher und massiv über eine Schraube und Mutter. Material & Qualität Der Spannring besteht aus robustem Stahl und ist verzinkt, was ihm einen hervorragenden Korrosionsschutz verleiht und die Langlebigkeit Ihrer Lüftungsanlage sichert. Verfügbare Nennweiten (Rohraußendurchmesser) Wählen Sie den passenden Durchmesser für Ihr Rohrsystem aus unserer großen Größenvielfalt: Mit Schnellverschlusshebel: Ø 80, 100, 120, 125, 140, 150, 160, 180, 200, 225, 250, 280, 300, 315, 350, 355 und 400 mm Mit Schraube & Mutter: Ø 450, 500 und 600 mm Ihre Vorteile auf einen Blick Hitzebeständig: Sicherer Einsatz bei Systemtemperaturen von bis zu +80°C. Schnell: Aufklappbar mit Hebelverschluss (bis Ø 400). Dicht: Integrierte PVC-Dichtung (rot) für maximale Effizienz. Passgenau: Speziell für Lüftungsrohre mit Bördelrand / Flansch. Langlebig: Verzinkter Stahl schützt vor Korrosion.

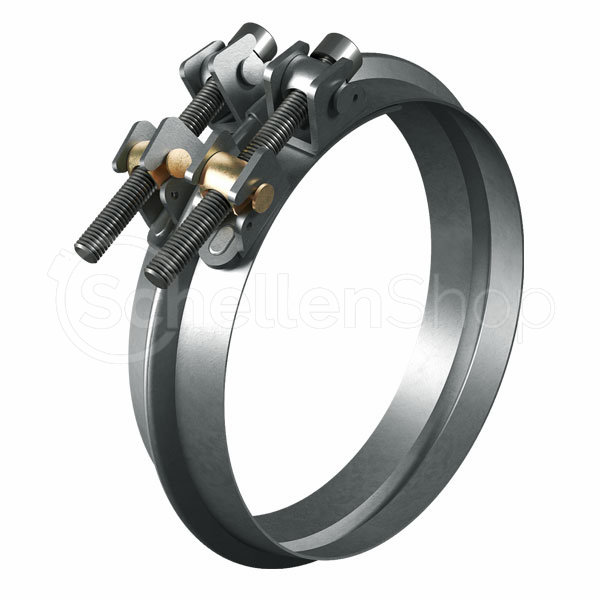

Sickenschelle Mit der verzinkten Breitband-Sickenschelle mit Schraubverschluss erhalten Sie eine professionelle Spannschelle als Verbindung für Absaugrohre, Langfalzrohre u. Wickelfalzrohre mit einem Bördelrand von 6 mm Höhe. Diese 45 mm breite Sickenschelle wird im Rohrleitungsbau für Absaugungen und Entstaubungen verwendet. Dieser Spannring ist perfekt geeignet für längsnaht-geschweißten Rohren mit manuell gebördelten Rohrenden. Die einteilige Spannschelle besitzt eine mittlere Sicke ohne Dichtung, da diese Sickeschelle meist ohne Dichtring verbaut wird. Der zweischraubige Verschluss mit M8x70 mm ISK-Schrauben sorgt hierbei für eine perfekt zentrierte Montage der Breitbandsickenschelle. Anwendungsbeispiele: Agrarindustrie Anlagenbau Automobil-Industrie Baustoffindustrie Chemieindustrie Lebensmittelindustrie Metallverarbeitung Pharmaindustrie Recyclingindustrie

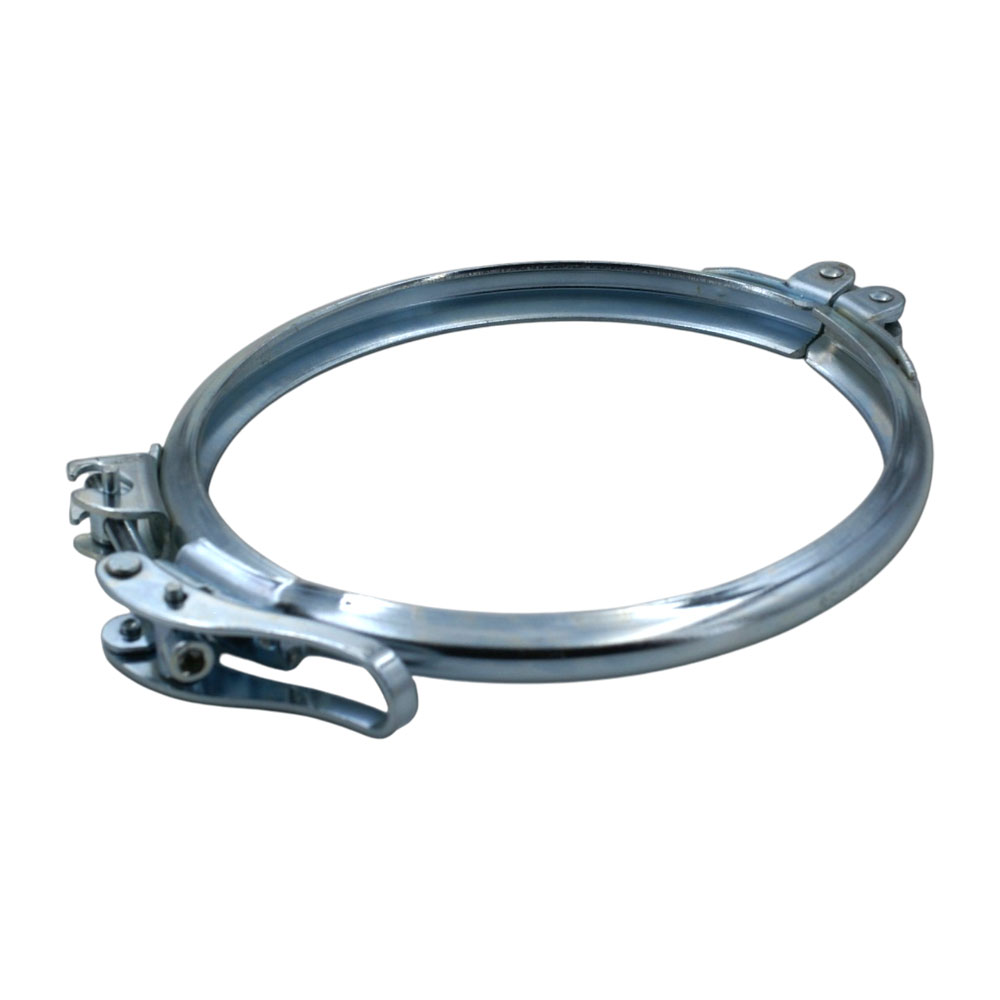

Schnellverschluss Spannring | ähnlich Jacob Quick Connect Spannring Der Schnellverschluss Spannring ist die funktionale Weiterentwicklung des zweiteiligen Spannringes, wenn es um schnelle Montagezeiten und spätere Revision der Rohrabschnitte geht. Durch seinen praktischen Kniehebelverschluss und sein Scharnier ist er jederzeit schnell, einfach und ohne Hilfsmittel zu öffnen und zu verschließen. Dieser Schnellverschluss Spannring kann zudem im geschlossenen Zustand einfach nachgezogen werden. Dadurch gilt er bei Monteuren, als besonders montagefreundlich. Der Spannring ist in den Durchmessern von 80 - 630mm und im Material verzinkt oder Edelstahl erhältlich, leckagefrei und bis zu 3 bar explosionsdruckstoßfest. Der Schnellverschlußspannring zur Verwendung mit Bördeldichtring wird mit einem Profil hergestellt. Je nach Rohrbau werden unterschiedlich dicke Bördeldichtringe für die Verbindung von 1,2 & 3mm Rohrwandstärken in Kombination mit diesem Spannring eingesetzt. Das Spannringprofil ist dabei immer gleich.

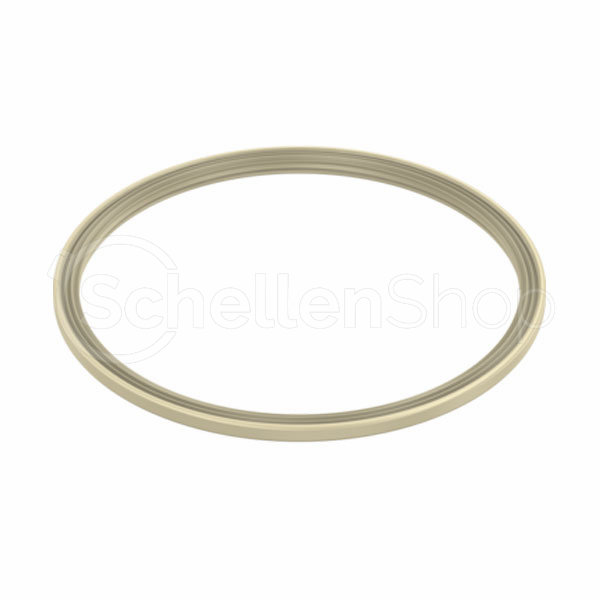

Jacob Bördeldichtring aus Silikon Der Jacob Bördeldichtring aus Silikon (MQ) für einen 6mm hohen Bördelrand. Je nach Rohrwandstärke liefern wir die Dichtung in 1mm, 2mm oder 3mm Ausführung für alle gängigen Rohrdurchmesser. Die Spannringe für die Verwendung mit Bördeldichtringen besitzen jeweils nur ein Spannringprofil für alle drei Rohrwandstärken von 1, 2 und 3 mm und sind leistungsfähiger als herkömmliche Spannringe. Sie weisen erhöhte Staub- und Luftdichtigkeit auf. Der Jacob Bördeldichtring aus Silikon ist gut geeignet für Wasser / Dampf (bis 120°C), Aceton, Ammoniak (-gas und in Wasser), Ozon, viele organische Öle und Fette, Laugen und Lebensmittel (nicht leitfähig und gute Alterungs- und Witterungsbeständigkeit). Jedoch nicht geeignet für mineralische Öle, Fette, Treibstoffe, Säuren, Heptan. Temperaturbereich: -60°C bis +200°C (kurzzeitig 250°C)
