Tri-Clamp Verbindungen nach DIN 32676
Alles zu Maßen, Montage & Material (Guide 2025)
In der Lebensmittelindustrie, der Pharmazie und zunehmend auch beim ambitionierten Heimbrauen ist die Tri-Clamp Klemmverbindung nach DIN 32676 der Goldstandard. Sie ist hygienisch, schnell zu öffnen und extrem vielseitig.
Doch gerade Einsteiger stehen oft vor Fragen: Wie messe ich die Größe richtig? Welches Dichtungsmaterial brauche ich? In diesem Beitrag beantworten wir die wichtigsten Fragen für 2025 und zeigen Ihnen, warum Profis auf das Sortiment von www.schellen-shop.de setzen.
1. Wie misst man die Größe einer Tri-Clamp? (Das häufigste Problem)
Das größte Missverständnis entsteht beim Messen des Flansches. Achtung: Der Außendurchmesser des Flansches ist NICHT gleich der Nenngröße des Rohres. Zudem teilen sich verschiedene Rohrgrößen oft denselben Flanschdurchmesser.
Hier eine Übersichtstabelle zur Orientierung (DIN 32676 Reihe A - Metrisch):
| Nennweite (Rohr) | Flansch-Außendurchmesser (Tellermaß) | Passende Klammer-Größe |
|---|---|---|
| DN 10 | 34,0 mm | 34 mm Klammer |
| DN 15 | 34,0 mm | 34 mm Klammer |
| DN 20 | 34,0 mm | 34 mm Klammer |
| DN 25 | 50,5 mm | 50,5 mm (1,5 Zoll) Klammer |
| DN 32 | 50,5 mm | 50,5 mm (1,5 Zoll) Klammer |
| DN 40 | 50,5 mm | 50,5 mm (1,5 Zoll) Klammer |
| DN 50 | 64,0 mm | 64 mm (2 Zoll) Klammer |
Wichtiger Hinweis: Eine 1,5 Zoll Tri-Clamp (Standard im Heimbrauen) hat ein Tellermaß von 50,5 mm. Sie passt auf Rohre von DN 25 bis DN 40. Messen Sie also immer das "Tellermaß" (Flansch außen), um die richtige Klammer zu finden.
2. Materialkunde: Edelstahl 304 vs. 316L
Beim Kauf von Sanitärspulen mit Tri-Clamp-Enden oder Armaturen haben Sie meist die Wahl zwischen zwei Stahlsorten:
- Edelstahl 304 (V2A / 1.4301): Der Standard. Absolut ausreichend für die meisten Anwendungen im Wasser- und Lebensmittelbereich sowie für 1,5 Zoll Tri-Clamp-Kits für das Heimbrauen.
- Edelstahl 316L (V4A / 1.4404): Die Premium-Variante. Enthält Molybdän und ist dadurch widerstandsfähiger gegen Korrosion durch Chloride (Salzwasser) und Säuren. Dies ist der Standard für Tri-Clamp-Armaturen für Brauereien und die Pharmaindustrie (oft gefordert nach ASME BPE Tri-Clamp-Standards).

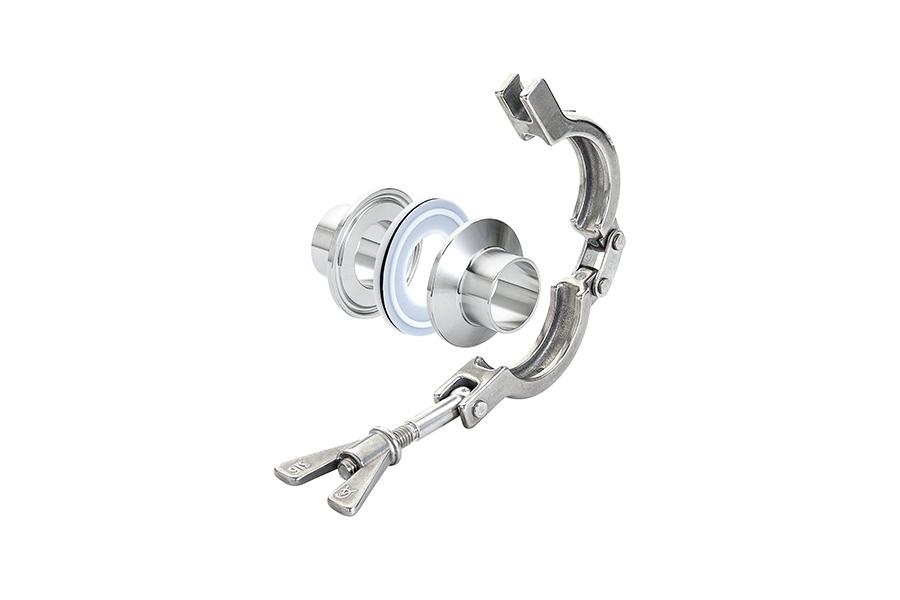

3. Die richtige Dichtung: EPDM vs. Silikon vs. Viton
Warum ist Ihre Tri-Clamp undicht? Oft liegt es an der falschen Dichtung für das jeweilige Medium.
- EPDM (Schwarz): Der Allrounder. Beständig gegen Heißwasser, Dampf, Säuren und Laugen. Nicht fettbeständig!
- Silikon (Transparent/Rot): Sehr flexibel und extrem temperaturbeständig. Ideal für Autoklaven, aber gasdurchlässiger als EPDM.
- Viton (FKM/FPM, Grün/Schwarz): Der Spezialist für Chemie.
Tabelle zur chemischen Verträglichkeit (Auszug)
| Medium | EPDM | Silikon | Viton (FKM) |
|---|---|---|---|
| Wasser / Dampf | Sehr Gut | Gut | Gut |
| Bier / Würze | Sehr Gut | Sehr Gut | Gut |
| Öle / Fette | Schlecht | Mittel | Sehr Gut |
| Starke Säuren | Gut | Schlecht | Sehr Gut |
4. Montage & Fehlerbehebung: Warum ist meine Tri-Clamp undicht?
Neben der falschen Dichtung ist die Montage oft die Ursache. Tri-Clamps sind für hygienische Verbindungen gedacht, nicht als reine Kraftprotze.
Drehmomentspezifikationen für Tri-Clamp
Viele Nutzer ziehen die Flügelmutter zu fest an. Dies quetscht die Dichtung in das Rohrinnere (Totraumgefahr!) oder beschädigt sie.
- Standard-Flügelmuttern: Handfest anziehen reicht oft aus.
- Sicherheitsklammern / Hochdruck: Hier gelten Drehmomente meist zwischen 3 Nm und 7 Nm (je nach Dichtungsmaterial und Hersteller). Nutzen Sie im Zweifel einen Drehmomentschlüssel.

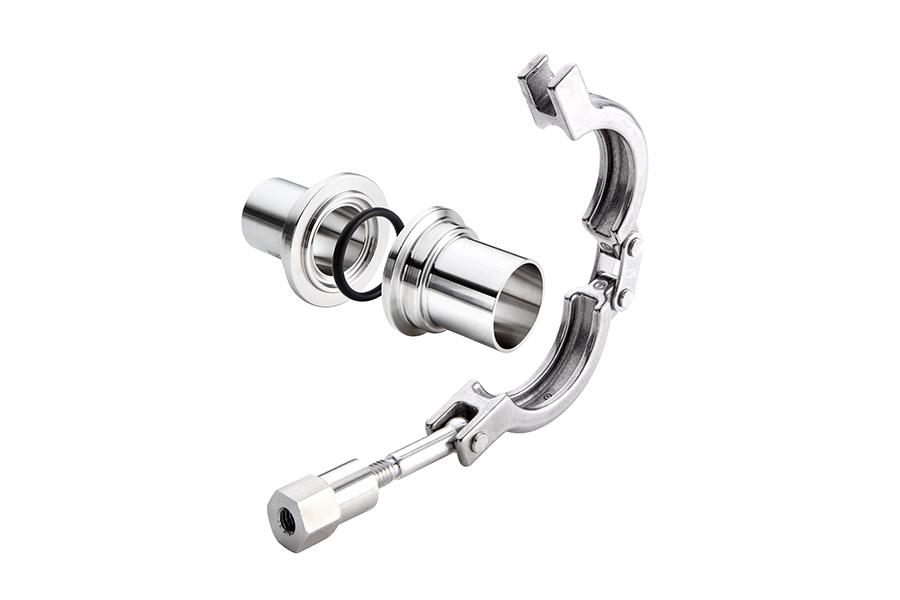

5. Adapter und Speziallösungen für 2025
Moderne Anlagen erfordern Flexibilität. In unserem Shop finden Sie daher nicht nur Standardteile, sondern auch Adapter, um verschiedene Systeme zu verbinden:
- Tri-Clamp auf NPT-Adapter: Um amerikanische Gewindestandards oder Messinstrumente in ein DIN-System zu integrieren.
- Beste Hochdruck-Tri-Clamps 2025: Doppelscharnier-Klammern (Double Hinge) oder verschraubte Hochdruck-Schellen für Anwendungen, bei denen Sicherheit an erster Stelle steht.
Tipp für Profis: Suchen Sie Ersatzteile passend für Systemanbieter? Unsere Komponenten sind oft kompatibel zu Standards, die Sie in einem Alfa Laval Tri-Clamp-Katalog finden würden, jedoch zu attraktiven Online-Preisen.
Fazit: Qualität entscheidet über Hygiene
Egal ob Sie eine neue Brauerei in Ihrer Nähe ausstatten oder Ihr Heimbrau-Setup erweitern: Achten Sie auf zertifizierte Materialien und die passenden Maße nach DIN 32676.
